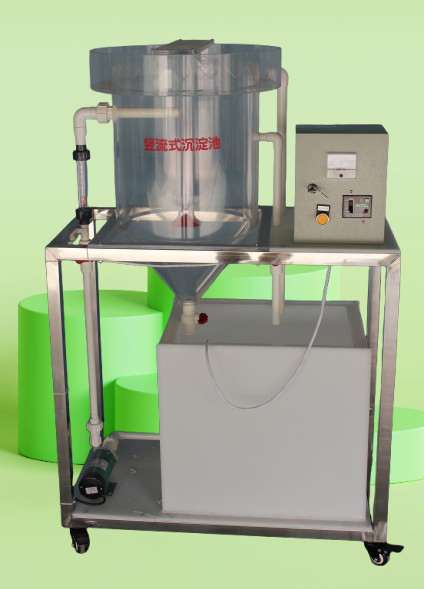

JGTG-306 型豎流式二沉池實驗裝置

一、沉淀池的作用與種類：

沉淀池是分離懸浮物的一種常用處理構筑物。

用于生物處理法中作預處理的稱為初次沉淀池。對于一般的城市污水，初次沉淀池可以去除約 30 ％的 BOD 5 與 55 ％的懸浮物。設置在生物處理構筑物后的稱為二次沉淀池，是生物處理工藝中的一個組成部分。

沉淀池常按水流方向來區分為豎流式、幅流式、平流式三種。設計時初沉池、二沉池可任意選用。小型污水廠采用豎流式較多，中型采用平流式，大型采用幅流式。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃ 、

2 、處理水量：按設計水量為 Q ，池的容積為 0 .5 ～ 1 .5Q ；

3 、表面負荷： 2 ～ 3.6m 3 /h·m 2 ；

4 、中心導流管流速： 100mm/s ；

5 、中央導流管出口處： H ＝ 1.36d ，喇叭口 d 1 ＝ 1.35d ，反射板 d 1 ＝ 1.3 d 1 ，角錐 17° 。

6 、二沉 池 ? 35 0 mm× 50 0 mm

7 、 裝置外形尺寸： 600mm×400mm×1400mm 、

8 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 20 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 3 00 × 400 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 25 0 × 40 0 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 豎流式沉淀池 1 套、 透明有機玻璃材質、壁厚 8 mm ， ? 35 0 × 50 0mm 、

5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

6 、流量測量與調節： 轉子流量計 1 只、 （ 60 ～ 60 0L/ h ）

7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

8 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

9 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
