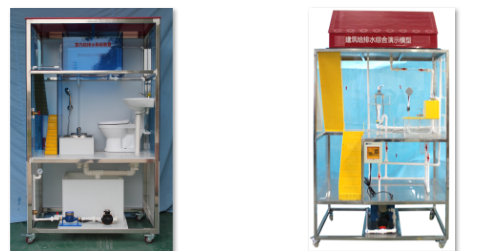

JGTG-344 型建筑給排水綜合演示模型

一、實驗?zāi)康囊?

1 、了解各種衛生設備的構造；

2 、掌握排水系統中橫管、立管水氣流現象的基本規律；

3 、了解排水系統中衛生器具水封的作用及其破壞原因；

4 、通過排水系統的實驗，加深對臨界流量的認識；

5 、了解引起水質回流污染的原因；

二、實驗裝置

排水系統中每段橫管、用于測定排水系統中各點的系統給水來自一層水池，水泵從水池抽水送入頂層水箱，在水泵的出水管上設有截止閥，以便控制系統的給水出水壓力，實驗裝置的各層均設有衛生設備（洗臉盆、坐便器、浴盆等），在排水管道的節點處分別設置了等徑三通、異徑三通、異徑斜三通、等連接配件，在伸頂用于控制排水立管的通水量。

三、主要技術指標及參數：

1 、 環境溫度： 5 ℃ ～ 40 ℃

2 、裝置外形尺寸： 1 4 00mm× 8 00mm×2000mm

3 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 37 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

四、 主要配置：

1 、洗澡間包括： 透明有機玻璃材質、壁厚 10 mm ， 規格： 10 00 × 70 0 × 100 0mm ；

2 、浴缸 1 套、 304 不銹鋼材質、 規格： 3 00 × 25 0 × 25 0mm ；

3 、洗臉盤 1 套、小型陶瓷材質、含 304 不銹鋼 水

4 、座便器 1 套、小型陶瓷材質

5 、有機玻璃樓梯、 有機玻璃材質、壁厚 6 mm ，

6 、 配 有 白色 P P 材質循環水箱 1 只、

7 、循環小水泵 1 臺、 功率 12 0W ，

8 、 配 有高位 水箱 1 只 ：透明有機玻璃材質、壁厚 10 mm ， 規格： 6 00 × 50 0 × 40 0mm ；

9 、水表及壓力表各 1 只、（指針式）

10 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

11 、 不銹鋼框架實驗臺（ 40mm × 40mm 不銹鋼方管、配腳輪為萬 向輪帶禁錮腳）等組成。

JG- M01 建筑給排水綜合演示模型

  一、建筑給排水綜合演示模型技術參數 :

1. 裝置外形尺寸： 1500mm×700mm×1800mm

2. 電源 220V

3. 電機功率 370W 、

4. 工作電壓：?jiǎn)雾?xiàng)三線 220V±5 ％ 50Hz

5. 安全保護：具有漏電自動保護裝置

6. 故障設置：具有故障設置系統

二、建筑給排水綜合演示模型設備與附件的組成：

有機玻璃洗澡間包括：浴缸 1 套、洗臉盤 1 套、大便器 1 套、配水箱 1 只、水泵 1 臺、樓梯、連接管道和球閥、不銹鋼支架等組成。

。
