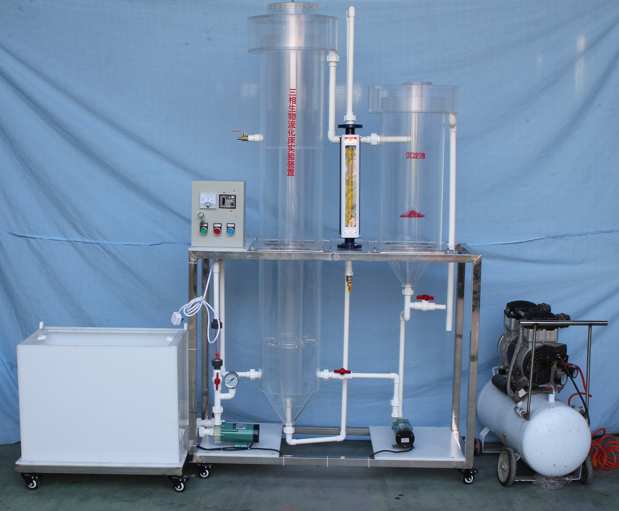

JGTG-313 型三相生物流化床10～20L/h實驗裝置

一、實驗?zāi)康暮驮恚?

三相生物流化床是氣、液、固三相直接在流化床體內進行生化反應，不另設充氧設備和脫膜設備。載體表面的生物膜依靠氣體的攪動作用，使顆粒之間激烈摩擦而脫落。充氧方式有減壓釋放空氣充氧和射流曝氣充氧等形式。由于有時可能有少量載體被帶出床體，因此在流程中通常有載體（含污泥）回流。

二 、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 4 00 × 400 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 20 0 × 40 0 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 生物流化床 1 套、 透明有機玻璃材質、壁厚 7 mm ， ? 20 0 × 150 0mm 、含空心塑料圓小球 1 套、

5 、 豎流式沉淀池 1 套、 透明有機玻璃材質、壁厚 7 mm ， ? 25 0 × 40 0mm 、

6 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 功率 30 W ；

7 、 空 氣 壓縮機 1 臺、電源： AC220V 、 功率 ： 550 W 、 最大 氣 量： 36 L/min ， 氣量容積 8L 、

8 、 防腐蝕污泥回流泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

9 、流量測量與調節： 轉子流量計 1 只、 （ 6 ～ 6 0L/ h ）

10 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

11 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

12 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

三、主要技術指標及參數：

1 、處理水量： 10 ～ 20L/h

2 、床內污水停留時間： 4 ～ 8h

3 、沉淀池污水停留時間： 1.85 ～ 3.7h

4 、三相生物流化床 D N 2 0 0 H1500 H 總 ＝ 1770 （內有導流管）

5 、 A 載體可選用輕質陶粒 ?1.3mm

6 、 B 載體可選用空心塑料（聚乙烯、聚丙烯）圓小球

7 、 裝置外形尺寸： 1200mm×400mm×2100mm

8 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護

。
