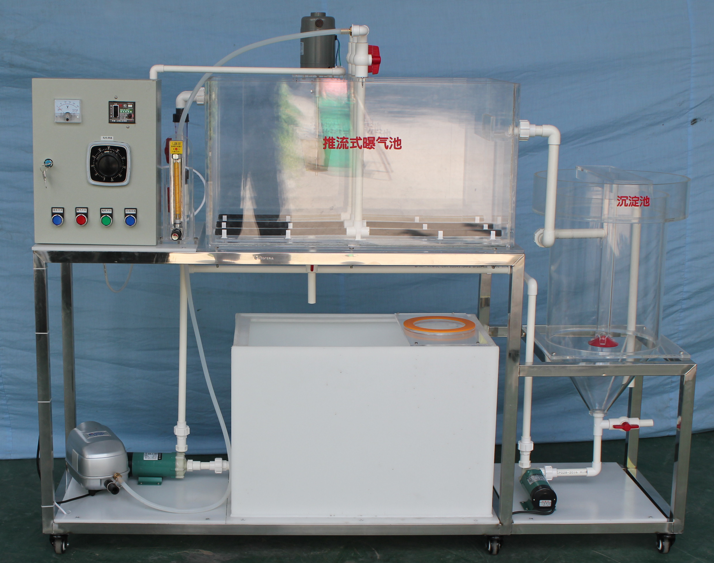

JGTG-315 型平移推流式曝氣池實驗裝置

一、實驗目的：

長廊道式的曝氣池通常由一到四個廊道組成。

這套設備是按三個廊道設計的。它要求進水均勻的流過，受到同等的曝氣?；旌弦簞×覕噭樱偈够钚晕勰嘀形⑸锏姆敝成L，從而去除廢水中的有機物或某些特定無機物。這是最原始的運行方式和理論依據，也就是普通法曝氣池的工作情況，這樣工作的曝氣池稱為推流式曝氣池。

如圖，一般的代表普通法曝氣池中活性污泥的增長曲線，曲線端點 a 和 b 的具體位置決定于污泥負荷率：

二、主要技術指標及參數：

1 、 環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 20 ～ 30L/h L/h

3 、長廊曝氣停留時間為： 7h

4 、沉淀池停留時間為： 1.5 ～ 2.5h

5 、氣水比為： 20 ～ 40 ∶ 1

6 、設計進、出水水質：

進水 出水

BOD 5 180 ～ 360mg/L 18 ～ 36 mg/L

COD CY 360 ～ 700mg/L 36 ～ 70 mg/L

SS 80 ～ 160mg/L 8 ～ 16 mg/L

pH 值 6 ～ 8 6 ～ 8

7 、裝置外形尺寸： 1 6 00mm×500mm×1300mm 、

8 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 80 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 4 00 × 400 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 20 0 × 40 0 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 平移推流式曝氣池 1 套、 透明有機玻璃材質、壁厚 10 mm ， 60 0 × 35 0 × 40 0mm 、含曝氣裝置、

5 、 豎流式二沉池 1 套、 透明有機玻璃材質、壁厚 7 mm ， ? 25 0 × 40 0mm 、

6 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 功率 30 W ；

7 、 推流 電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 90 W 、轉速 280 0rpm ）、 （含調速器 1 只）、

8 、 氣 泵 1 臺、功率 ： 40 W 、 最大 氣 量： 1 6 L/min ，

9 、 防腐蝕污泥回流泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

10 、流量測量與調節：進水 流量計 1 只、 （ 6 ～ 6 0L/ h ）

11 、 流量測量與調節： 氣體流量計 1 只、 （ 250 ～ 250 0L/ h ）

12 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

13 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

14 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
