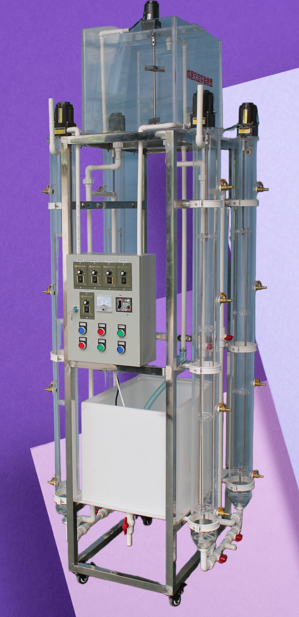

JGTG-284 型污泥沉降4組實驗裝置
一、實驗?zāi)康模?
在污水處理中的二次沉淀池、污泥重力濃縮池和濃集的化學污泥沉淀池里，懸浮固體濃度比較高，存在成層沉淀現 象。由于成層過程受懸浮固體的性質、濃度和沉淀池的水利條件等因素影響，因此常需要通過試驗方法來求得設計參數和指導生產運行。
通過本實驗希望達到下述目的：
-
加深對成層沉淀的理解；
-
掌握活性污泥沉淀特性曲線的測定方法；
3 、 了解固體通量法的分析方法。
二、主要技術指標及參數：
1 、環境溫度： 5 ℃ ～ 40 ℃
2 、 沉淀柱 Φ100mm×1400mm （ 4 根 ） 、
3 、 沉淀柱內不銹鋼攪拌器 4 套、
4 、 裝置外形尺寸： 8 00mm× 7 00mm×2000mm 、
5 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護
三 、 主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 50 0 × 4 00 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；
2 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）
3 、 污泥沉降 柱 1 套， 含 柱內裝調速攪拌裝置 、銅制取樣口 16 只 、 透明有機玻璃材質、壁厚 6 mm ， ? 10 0 × 150 0mm 、
4 、 高位水箱 1 只、 透明有機玻璃材質、厚度 10mm ， 40 0 × 4 00 × 4 00mm
5 、 304 不銹鋼 提升 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 1 2 0 W ；
6 、 攪拌電機 5 臺 、 304 不銹鋼攪拌槳 5 套；（功率 15 W 、轉速 12 0rpm ）、 （含調速器 5 只）
7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
8 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
9 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成，
自由沉降實驗裝置 4 組
一 . 實驗?zāi)康?
1. 通過實驗，掌握顆粒自由沉淀的實驗方法。
2. 比較累計沉淀泥量法與累計曲線法的共同點。
3. 加深理解沉淀的基本概念和雜質的沉降規律。
二 . 技術指標
1. 最大進水速度： 3000L/H 。
2. 工作電源：電壓 AC220V±10% 、 50Hz ，單相三線制，功率≤ 300w ；安全保護：具有接地保護、漏電保護、過流保護。
3. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
4. 池體及配件標識牌（拉絲銀板），管路性質和水流箭頭標識，便于學生了解設備。
5.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
6. 裝置外形尺寸： 900*800*2100mm 。
三 . 主要配置及參數
1. 沉淀柱 4 套：透明有機玻璃管、壁厚 5mm 、 φ100mm*1800mm ，沉淀柱上貼有標尺，設溢流管、進水管（放空管）各一根。
2. 原水箱 1 個：白色 10mm 厚 PP 板，尺寸 500mm*300mm*600mm ，水箱底板上安裝有放空閥，方便將水排凈。
3. 攪拌裝置 1 套，含不銹鋼攪拌槳 1 個，定速電機 1 臺：電壓 220V 、功率 25W 、 15K 、 90 轉 /min 。
4. 原水輸送泵 1 臺：電壓 220V 、功率 55W 、揚程 3.0 米、流量 3000L/h 。
5. 取樣閥： ABS 、 1/2 外絲水龍頭， 5 只 / 根，共計 20 只。
6. 管道、閥門、彎頭： UPVC 。
7. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；電壓表；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成
。
