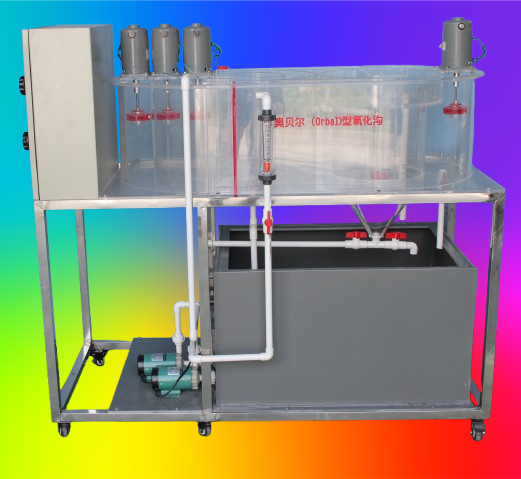

JG自動控制 三溝式卡魯塞爾氧化溝及 JGTG-266 型 奧貝爾（ Orbal ）型氧化溝實驗裝置
一、實驗?zāi)康模?
奧貝爾 (Orbal) 氧化溝又稱同心圓型氧化溝 , 奧貝爾氧化一般溝由三個同心橢圓形溝道組成，污水由外溝道進入，與回流污泥混合后，由外溝道進入中間溝道再進入內溝道，在各溝道循環達數百到數十次。最后經中心島的可調堰門流出，至二次沉淀池。
在各溝道橫跨安裝有不同數量水平轉碟曝氣機，進行供氧兼有較強的推流攪拌作用。三個廊道的溶解氧分別控制為 0~0.3mg/L 0.5~1.5mg/L '2~3mg/L , 通過控制曝氣強度，使外圈廊道的供氧速率與渠道內好氧速率相近，保證混合液的硝化反應，同時因?yàn)槿芙庋鯘舛鹊汀７聪趸梢岳孟跛猁}作為電子受體進行反硝化反應。氮素在中圈的反應過程是一個同步硝化反硝化過程。
通過本實驗希望達到以下目的：
-
了解氧化溝的構造及運行方法；
-
掌握運用氧化溝去除 BOD 5 及生物脫氮除磷的工藝；
3 、葉輪轉速快慢，可調節污水中充氧能力，即：厭氧、缺氧、好氧狀態。
二、主要技術指標及參數：
1 、 環境溫度： 5℃ ～ 40℃
2 、處理流量： 8 ～ 16L/h ；
3 、氧化溝體積： 1100mm×600mm （即 85L ）；
4 、污泥停留時間為： 3 ～ 5.5h 。
5 、裝置外形尺寸： 1500mm× 7 00mm×1200mm
6 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 110 0W ，安全保護：具有接地保護、漏電保護、過流保護 、
二、 主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 50 0 × 5 00 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；
2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 50 0 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；
3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）
4 、 奧貝爾 氧化溝 1 套 、 （含 二沉池 1 只） 透明有機玻璃材質、壁厚 10 mm ， 80 0 × 60 0 × 35 0mm 、帶 曝氣裝置
5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；
6 、 曝氣 電機 4 臺 、 304 不銹鋼 葉輪曝氣 裝置 4 套；（功率 90 W 、轉速 290 0rpm ）、 （含調速器 4 只）、
8 、 流量測量與調節： 轉子流量計 1 只、 （ 6 ～ 6 0L/ h ）
9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
10 、 可編程 自動控制 器 1 套、
11 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
12 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

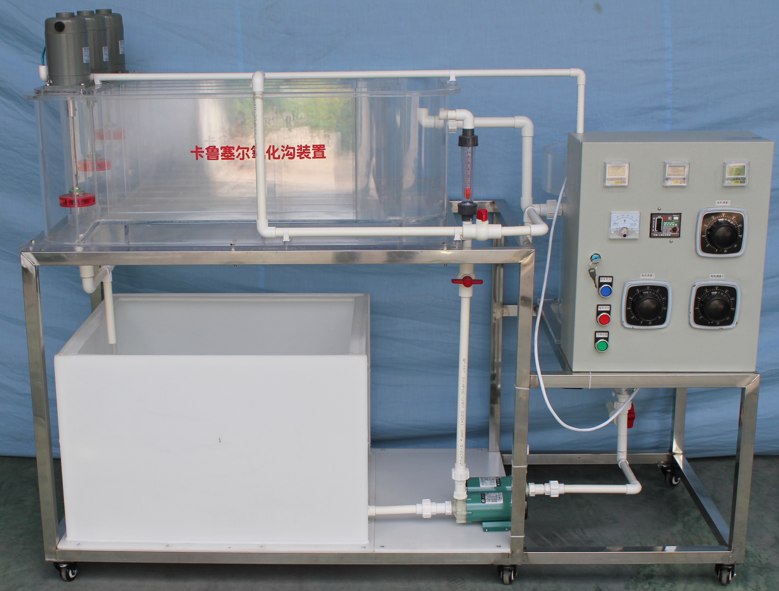

JGTG-267 型三溝式卡魯塞爾氧化溝 ( 自動控制 )
一、實驗?zāi)康模?
卡魯塞爾（ Carrousel ）系統是由荷蘭 DHV 公司研制的，是該公司在 60 年代開發的使用很廣泛的一種氧化溝。如我國昆明蘭花溝污水廠、桂林東區污水廠、及上海龍華肉聯廠的廢水都采用這種工藝。它不但可以達到 95 ％以上的 BOD 5 去除率，還可同時達到部分脫氮除磷的目的。
它的構造和原理：它的池體狹長，池深為 250mm ，池寬為 200mm ，由三條溝組成，每條溝頂端設有泵型葉輪曝氣充氧，另一個目的是推動水的混合和流動。出水流入豎流式二沉池，池底污泥回流氧化溝。
通過本實驗希望達到以下目的：
1 了解氧化溝的構造及運行方法；
2 掌握運用氧化溝去除 BOD 5 及生物脫氮除磷的工藝；
3 葉輪轉速快慢，可調節污水中充氧能力，即：厭氧、缺氧、好氧狀態。
二、主要技術指標及參數：
1 、環境溫度： 5 ℃ ～ 40 ℃
2 、 處理流量： 5 ～ 10L/h 、 ；
3 、氧化溝體積： 0.075m 3 （即 75L ）；
4 、污泥停留時間為： 5 ～ 7.5h 。
5 、 裝置外形尺寸： 1400mm× 70 0mm×1200mm
6 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 110 0W ，安全保護：具有接地保護、漏電保護、過流保護 、
三、 主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 50 0 × 5 00 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；
2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 50 0 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；
3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）
4 、 卡魯塞爾氧化溝 1 套 、 透明有機玻璃材質、壁厚 10 mm ， 70 0 × 55 0 × 35 0mm 、帶 曝氣裝置
5 、 二沉池 1 套、 透明有機玻璃材質、壁厚 10 mm ， ? 25 0 × 30 0mm 、
6 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；
7 、 曝氣 電機 3 臺 、 304 不銹鋼 葉輪曝氣 裝置 3 套；（功率 90 W 、轉速 290 0rpm ）、 （含調速器 3 只）、
8 、 流量測量與調節： 轉子流量計 1 只、 （ 6 ～ 6 0L/ h ）
9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
10 、 可編程 自動控制 器 1 套、
11 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
12 、 不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
。
