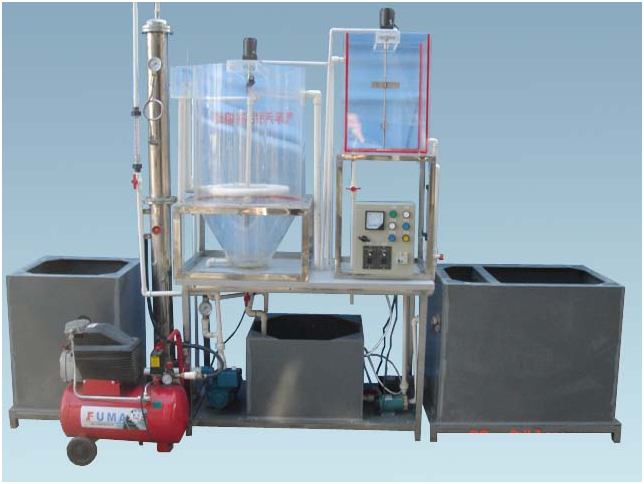

JGTG-3 52 型 圓形氣浮法污泥濃縮池實驗裝置

一、實驗目的：

溶氣氣浮污泥濃縮是污水處理中常用的污泥濃縮方法之一。污泥中含有大量的水分，濃縮可以降低其含水率。通過污泥濃縮，能減小池容積和處理所需的投藥量，縮小用于輸送污泥的管道和泵的尺寸。氣浮濃縮適用于相對密度接近 1 的活性污泥的濃縮污泥，如活性污泥（相對密度 1.005 ），生物過濾法污泥（相對密度 1.025 ），尤其是采用接觸氧化法時，脫落的生物膜含大量氣泡，比重更接近于 1 ，用浮選濃縮較為有利。能把含水率為 99.5% 的活性污泥濃縮到 94%~96% 。其含水率低于采用重力濃縮池所達到的含水率，但運行費用較高。本裝置是一圓形浮選濃縮池。通過裝置的實驗希望達到下述目的 ：

1 、深化對氣浮法污泥濃縮系統及其各部分的組成，運行過程及其操作和控制要點，溶氣水 釋放的表現特征及浮渣的形成的理解。

2 、加深對懸浮顆粒濃度、操作壓力、氣固比、釋氣量與澄清效果間的關系的理解。

二、主要技術指標及參數：

1 、處理水量 0.3m3/h ，

2 、溶氣壓力 0.3 ～ 0.5 Mpa ，

3 、回流比 30% 、

4 、尺寸：氣浮池直徑 ? 400 ㎜、高度 600 ㎜、

5 、外形尺寸： 1500mm×500mm×1700mm 、

6 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 900W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 5 00 × 400 × 4 00mm 、底板上安裝有放空閥，

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 400 × 40 0mm ，底板上安裝有放空閥，

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 混凝箱 1 套 、 透明有機玻璃材質、壁厚 10 mm ，

5 、 氣浮濃縮池 1 套、 透明有機玻璃材質、壁厚 10 mm ，

6 、 濃縮污泥箱 1 只、 白色 PP 板 材質 、厚度 10mm ， 30 0 × 400 × 30 0mm ，底板上安裝有放空閥，

7 、電機刮渣系統裝置 1 套 （功率 25W 、轉速 15 0rpm ）、 304 不銹鋼攪拌槳 1 套。

8 、 防腐蝕 進水泵 1 臺 （額定流量 0. 6m3/h ，揚程 5m, 功率 20W ） 、

9 、 自吸式氣液混合泵 1 臺：流量 1m3/h 、揚程 40m 、轉速 2900r/min 、功率 0. 9 KW 。

10 、 空 氣壓縮 機 1 臺 （ 電源 220V 、 功率 55 0W 、 排氣量 36L/min ，壓力 0.4-0.8MPa ； 氣量容積 30L ） 、

11 、 304 不銹鋼溶氣罐 1 套 、 ? 100× 8 00mm 、工作壓力 0. 3 -0.5Mpa （可調）、容積 13 L ；

12 、 銅制溶氣釋放器 1 只、 壓力表 1 只、安全閥 1 只。

13 、 轉子流量計 1 只、 （量程 60 - 60 0L/H ），

14 、 氣體流量 1 個（量程 3 0~ 3 00L/h ）。

15 、 進溶氣罐水流量計 1 只、 （量程 10 0~ 10 00L/h ）

16 、 加藥流量 計 （量程 0.25~2.5L/H ），

17 、 帶攪拌裝置加藥罐 1 套（有機玻璃材質）、 小型 加藥泵 1 臺。

18 、 水量移位器 1 套、

19 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、

20 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

21 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
