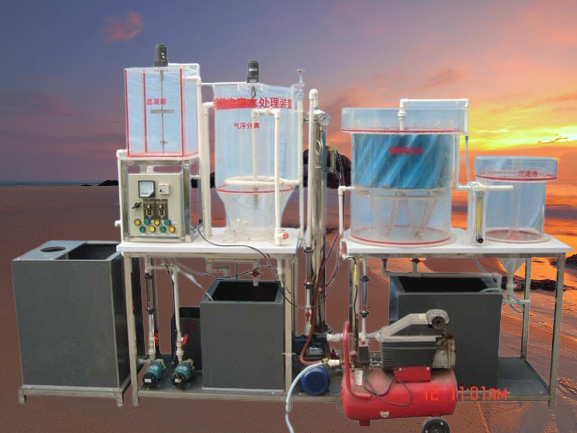

JGTG-208 型自動控制紡織印染廢水處理實驗裝置（自動控制）

一、實驗目的：

紡織印染工業在提高和豐富人民物質文化生活方面有重要的作用。紡織印染工業廢水中的污染物主要是棉毛等紡織纖維上的污物、鹽類、油類和脂類，以及加工過程中投加的各種漿料、染料、表面活性劑、助劑、酸、堿等，紡織印染工業廢水量大，是嚴重的污染源之一。

為了了解紡織印染廢水中常用的單元操作技術，掌握由這些單元操作組成的處理流程，觀察 廢水、污泥和空氣在處理過程中的舉動，特制作的小型動態教學實驗裝置，提高人們的認識。

二、主要技術指標及參數：

1 、環境溫度： 5℃ ～ 40℃

2 、處理水量： 10 ～ 20L/h 、

3 、回流比： 50%~100% 、

4 、 BOD5 去除率 >91%

5 、 COD 去除率 >95%

6 、色度去除率 >95% 、

7 、裝置外形尺寸： 3200mm×500mm×1500mm 、

8 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 1500W ，安全保護：具有接地保護、漏電保護、過流保護、

三、主要配置：

1 、原水箱 1 只：白色 PP 板材質、厚度 8mm ， 600×400×500mm 、底板上安裝有放空閥，方便將水排凈；

2 、清水箱 1 只：白色 PP 板材質、厚度 8mm ， 400×400×500mm ，底板上安裝有放空閥，方便將水排凈；

3 、配原水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 15W 、轉速 120rpm ）、（含調速器 1 只）

4 、混凝箱 1 套、透明有機玻璃材質、壁厚 8mm ， ? 250×400mm ；帶攪拌裝置 1 套

5 、氣浮池 1 套、透明有機玻璃材質、壁厚 8mm ， ? 350×500mm ；

6 、接觸氧化池 1 套、透明有機玻璃材質、厚度 10mm ， 400×350×650mm ；

7 、二沉池 1 只等組成。透明有機玻璃材質、壁厚 5mm ， ? 250×400mm ；帶污泥回流泵；

8 、濃縮污泥箱 1 只、白色 PP 板材質、厚度 8mm ， ? 350×500mm ；

9 、射流器 1 只、

10 、空氣壓縮機 1 臺（電源 220V 、功率 550W 、排氣量 36L/min ，氣量容積 8L ）、

11 、 304 不銹鋼溶氣罐 1 套、 Φ100×800mm 、工作壓力 0.3-0.5Mpa （可調）、容積 13L ；

12 、電機刮渣系統裝置 1 套（功率 25W 、轉速 150rpm ）、 304 不銹鋼攪拌槳 1 套。

13 、銅制溶氣釋放器 1 套、規格： ?20 mm ；

14 、氣體流量計 1 只、量程 30~300L/h ；

15 、防腐蝕提升磁力水泵 1 臺、流量： 27 ～ 32 （ L/min) 、揚程： 3.1 ～ 4.3 （ m ）功率 20W ；

16 、加藥計量蠕動泵 1 臺、流量范圍： 0.008-460mL/min 、配有機玻璃加藥箱 1 只、

17 、防腐蝕污泥回流泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；

18 、防腐蝕中間提升泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；

19 、氣泵 1 臺、功率： 40 W 、最大氣量： 16L/min ，帶微孔曝氣管 1 套、

20 、流量測量與調節：轉子流量計 2 只、量程 6~60L/h ；

21 、流量測量與調節：氣體流量計 1 只、量程 250~2500L/h ；

22 、彈性立體填料和軟性填料 1 套、

23 、實驗臺面（白色 10mm 厚 PP 板）、

24 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

25 、配套 UPVC 連接管道和閥門（中財品牌）。

26 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
