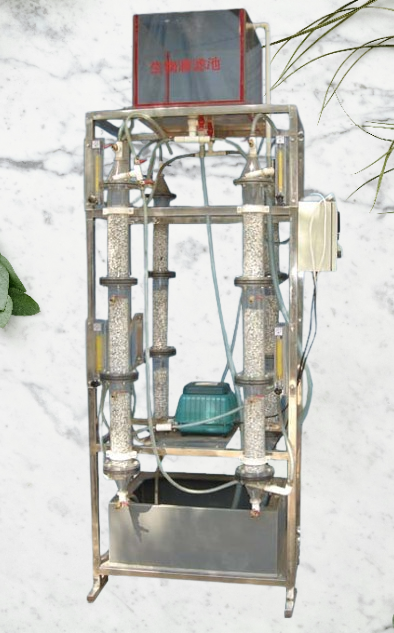

JGTG-333 型生物滴濾池實驗裝置設備

一、實驗目的：

本實用新型公開了一種生物滴濾池濾后水處理系統，包括濾后水收集導流板、泥水分離池和貯水池，濾后水收集導流板承接于生物滴濾池的生物填料層下方，濾后水收集導流板的第一端向下延伸有過水板，此過水板與生物滴濾池的池底之間留有過水通道，上述泥水分離池和上述貯水池設置于上述濾后水收集導流板下方，上述泥水分離池和貯水池分別對應于上述濾后水收集導流板的第一端和第二端，上述過水通道通向上述泥水分離池，上述貯水池與上述泥水分離池之間設置有溢流機構。與現有技術相比，經過本實用新型處理后的濾后水，不會對回用水系統及填料層造成堵塞，而且濾后水可無限次回用。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 20-50L/h 、

3 、裝置外形尺寸： 1 0 00mm× 6 00mm×2000mm 、

4 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 30 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 35 0 × 50 0mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 20 0 × 35 0 × 40 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）、 4 、生物曝氣濾池 1 套（附 ?10 圓陶瓷環填料）、 透明有機玻璃材質、壁厚 10 mm 、 ? 10 0× 150 0mm 、、 帶 微 孔 曝氣 裝置

5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

6 、 空 氣壓縮 機 1 臺 （ 電源 220V 、 功率 55 0W 、 最大 氣 量： 36 L/min ， 氣量容積 8L ） 、

7 、流量測量與調節：進水 流量計 2 只、 （ LZS-15 、 量程 6 ~ 6 0L/h ）

8 、流量測量與調節： 氣體流量計 2 只 、 （ LZB-10 、 量程 250 ~ 250 0L/h ）

9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

10 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

11 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
