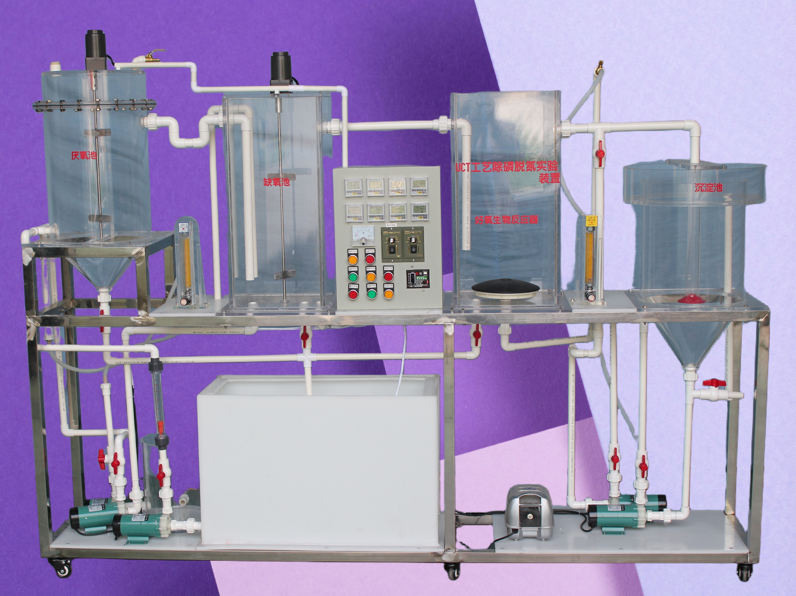

JGTG-272 UCT 工藝除磷脫氮實驗裝置

、實驗?zāi)康模?

按照國家 [ 污水綜合排放標準 ] （ＧＢ８９７８－１９９６）規定，氨氮最高容許排放濃度二級標準是２５ｍｇ／Ｌ，磷酸鹽（以Ｐ計）最高容許排放濃度二級標準是１．０ｍｇ／Ｌ。厭氧 —— 缺氧 —— 好氧（ A 2 O ）工藝是污水除磷脫氮技術的主流工藝，同常規活性污泥相比，不僅僅能生物去除ＢＯＤ，而且能去除氮和磷，這對于防止水體富營養化的加劇有重要的作用。
本裝置是 A 2 O 工藝的教學演示和動態實驗設備。通過裝置實驗希望達到以下目的：

1 了解 A 2 O 工藝的組成、運行操作要點；

2 確定去除率高、能量省的運行參數，指導生產運行；

3 針對一些工業污染源對該工藝運行中的沖擊，提出準確的判斷，避免造成較大的事故；

4 用實踐經驗培訓學生、技術人員、操作人員，考核其獨立的工作能力，提高人員的技術素質和企業管理水平；

5 利用裝置運輸方便的特點，可以在擬建污水廠的現場，進行污水處理可行性的試驗。

二、主要技術指標及參數 ： ( 參考參數 )

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 8 ～ 16L/h

3 、設計進、出水水質：

進水 BOD 5 15 0 ～ 3 00mg/L 出水 15 ～ 3 0 mg/L

進水 COD 3 00 ～ 6 00mg/L 出水 3 0 ～ 6 0 mg/L

進水 SS 8 0 ～ 16 0mg/L 出水 8 ～ 16 mg/L

進水 pH 6 ～ 9 出水 6 ～ 9

4 、裝置外形尺寸： 2 2 00 mm ×40 0 mm × 1500mm

5 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 500 × 400 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 350 × 400 × 4 50mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 功率 2 0 W ；

5 、 厭氧池：透明有機玻璃材質、壁厚 8 mm ， ? 30 0 × 50 0mm ； 帶 攪拌裝置

6 、 缺氧池：透明有機玻璃材質、壁厚 10 mm ， 3 00 × 3 00 × 5 00mm 、 帶 攪拌裝置；

7 、 好氧池：透明有機玻璃材質、厚度 10mm ， 4 00 × 3 00 × 5 00mm ； 帶 混合液回流泵；

8 、 二沉池：透明有機玻璃材質、壁厚 5mm ， ? 25 0 × 40 0mm ； 帶 污泥回流泵；

9 、 氣 泵 1 臺、功率 ： 40 W 、 最大 氣 量： 1 6 L/min ， 帶 微 孔 曝氣 管 1 套、

10 、 加藥 計量蠕動 泵 1 臺、 流量范圍： 0.008-460mL/min 、 配 有機玻璃加藥箱 1 只、

1 1 、 污泥回流 蠕動 泵 1 臺、 流量范圍： 0.008-460mL/min 、

12 、 防腐蝕 混合液回流泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

13 、 電機攪拌 2 臺 、 304 不銹鋼攪拌槳 2 套；（功率 6 W 、轉速 12 0rpm ）、 配 調速器 2 只、

14 、 流量測量與調節： 進水 液體流量 計 1 個：量程 2-20L/H ，氣體流量 計 1 個：量程 25 0~ 25 00L/h ；

1 5 、 可編程 自動 控制器 1 套、

16 、 實驗臺面（白色 10mm 厚 PP 板）、

17 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

18 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

19 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

四、軟件組成 :

公司提供與本裝置的實物配套使用 3D 交互式動態仿真軟件 1 套、 ( 虛擬實訓系統 ) 。

⑴ 、 3D 軟件界面并有工具欄項目內容： ⑵ 、 3D 仿真演示軟件與設備使用內容完全一致； ⑶ 、 3D 仿真軟件屏幕大小尺寸可以編程； ⑷ 、整套軟件與設備實驗過程流程動畫 ；⑸、 帶視頻講解功能 。

。
