我們北京京工科業公司出品的中央空調實訓裝置有各種各樣，有各種型號的。公司從2009年開始出品的先從中央空調實驗工作臺起步，經過多年的技術人員的公關到如今的中央空調實訓帶考核功能的軟件，各種各樣的都有，隨著社會的發展，人們的生活水平不斷提高，中央空調在大型商場、賓館、寫字樓、商住樓等許多方面得到越來越廣泛的應用。中央空調的設計、管理、維修在現代生活中越來越重要。為了便于人們了解、學習中央空調的基本原理、基礎知識，掌握其管理、維護及維修方法，本公司專業技術人員開發生產中央空調系列產品。

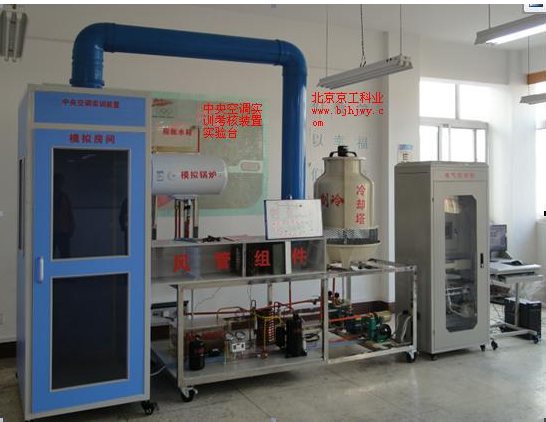

中央空調實驗裝置

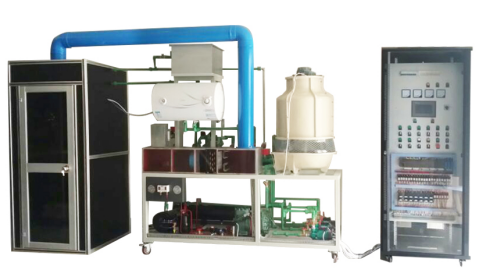

中央空調實訓考核裝置

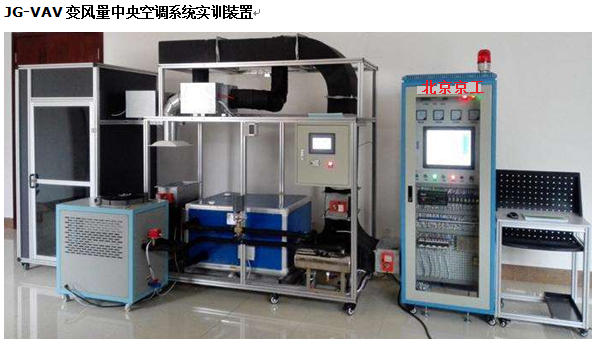

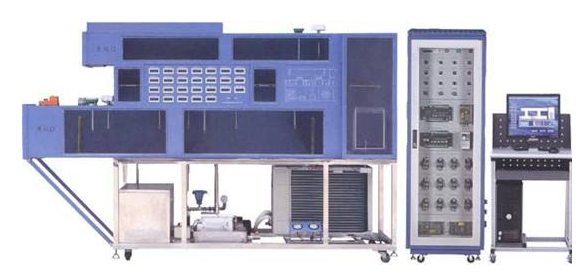

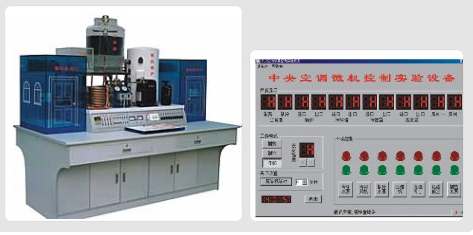

軟件控制中央空調實訓裝置

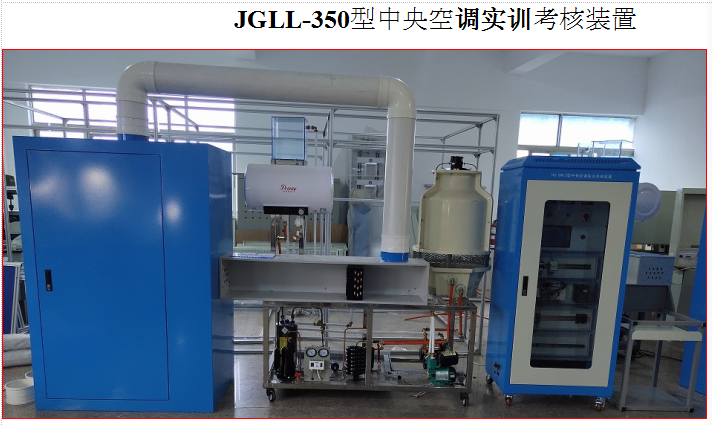

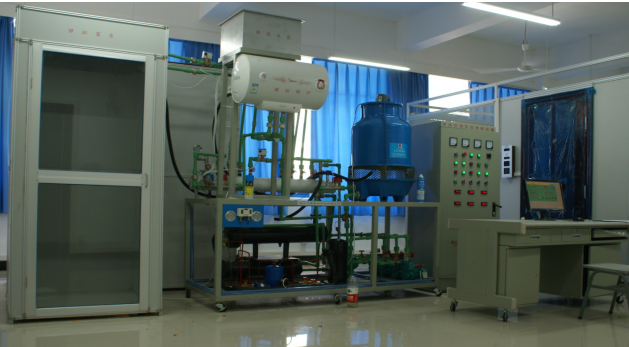

一、JGLL-350型中央空調實訓裝置 系統采用水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱FX2n-48MR PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。主要部件技術參數要求：

1 、模擬演示：該設備配有 500mm*300 mm 系統工作演示板一塊，三色（紅、綠、黃）、 LED 形象、逼真地顯示冷、熱管道的溫度和工作狀態。

2 、高、低壓保護裝置：制冷系統裝有高、低壓保護繼電器可保護壓縮機及系統的正常運行

3 、水箱：通過加水箱來完成媒介水的加入、自動調節、過濾等任務；并裝有自動加水系統，設有加水系統會自動啟動補給。

4 、觸摸屏部分：采用 7 寸真色彩 MCGS 觸摸屏，包含主控窗口、 12 路溫度顯示窗口、 12 路溫度實時曲線圖、系統設置窗口、故障設置窗口、調試窗口、幫助窗口、密碼修改窗口，登陸鍵面

5 、 PLC 可編程控制器：采用 CPU224 主機模塊、數字量擴展模塊 EM223 ， 3 套模擬量模塊 EM231 及相關繼電器，控制開關，指示燈，標準通信接口及配件。

6 、組態軟件：利用組態軟件在上位機遠程監控中央空調實時運行狀態。

二、控制功能如下：

（ 1 ） 各關鍵點溫度動態顯示， 其中包括

A 、制熱當前值 B 、制冷當前值 C 、鍋爐進口 D 、鍋爐出口 E 、冷卻塔進口 F 、冷卻塔出口 G 、冷凝器進口 H 、冷凝器出口 I 、蒸發器進口 J 、蒸發器出口 K 、模擬房間Ⅰ L 、模擬房間Ⅱ

（ 2 ） 溫度設定及顯示溫度的設定可在 18~30 （或大于）攝氏度之間進行任意設定。

（ 3 ） 壓縮機的延時設定壓縮機的開機延時可在 5-20 分鐘之間任意設定

（ 4 ） 開關控制及指示中央空調各部分的工作與停止均可通過觸摸屏進行控制，并且有開關顯示，便于遠程操作，設置開關如下： A 、冷卻水泵 B 、冷卻風機 C 、制冷水泵 D 、壓縮機 E 、電磁閥Ⅰ F 、電磁閥 G 、制熱水泵 H 、制冷　 I 、制熱 J 、停機

（ 5 ） 故障設置如下：

1 、冷卻水泵故障 2 、冷卻風機故障 3 、制冷水泵故障 4 、壓縮機故障 5 、電磁閥 1 故障 6 、電磁閥 2 故障 7 、制熱水泵故障 8 、傳感器故障

（四）功能

1、中央空調系統的認知及使用

2、制冷原理與熱交換技術

3、中央空調系統常用傳感器識別與應用

4、中央空調的PLC編程與控制應用

5、中央空調的運行操作及考核

6、中央空調運行保護與日常維護操作考核

7、中央空調故障維修及考核

8、變頻器應用

9、觸摸屏應用

10、計算機數據采集與組態控制技術應用

11、網絡通訊技術及其應用

（五）配置

1、技術參數

(1) 工作電源：三相五線380V±10%，50Hz

(2) 安全保護：具有接地保護，漏電保護，過流保護。

(3) 額定功率：<5KW

(4) 外型尺寸：長6000MM*寬1000MM*高2500MM

2、系統對象配置

設備整體與實際中央空調系統結構相同，采用開放式不銹鋼框架結構，各部件布局合理操作方便。系統由制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統（風管組件）、模擬房間、電控柜、計算機等部分組成，并配有膨脹水箱。

（1）制冷機組

由壓縮機、螺旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成，管路中還設有控制閥等實訓所必需的部件，管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作，制冷劑為R22。

（2）冷卻水系統

由1套噴淋式冷卻塔機組、1臺冷卻水泵組成，主要完成制冷機組冷卻散熱工作。

（3）冷凍水系統

由2臺冷凍水泵、水路、膨脹水箱等組成，主要完成制冷機組的冷凍水循環工作。

（4） 制熱系統

由模擬鍋爐（電加熱式）、1臺熱水泵組成，主要完成制熱工作。

（5）空氣調節系統（風管組件）

由過濾器、表冷器、普通風機、風道等組成，主要完成空氣調節作用。

（6）模擬房間

由1套溫度控制器及風量調節系統組成，主要完成房間的溫度設定與空氣調節作用。

（7） 控制裝置配置

整個中央空調采用PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。

A.PLC:三菱FX2N-48MR

B.變頻器：三菱 FR-D720S-0.4K

C.觸摸屏： 7英寸彩色觸摸屏

軟件配置

A.PLC編程軟件，配套PLC實訓程序及實訓指導書。

B.中央空調配套組態軟件。

C.網絡監控軟件，實現教師臺監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。

工具儀表配置

1 、品牌臺式微機 1 臺 ：品牌名稱：Lenovo/聯想

產品名稱：微型計算機
3C規格型號：Lenovo Legion Y5****-25**********; 拯救者 Y5****-25**...
產品名稱：Lenovo/聯想 IdeaCentre ...
內存容量:?其他/other
硬盤容量:?其他/other
顯示器類型:?無顯示器
操作系統:?windows 10
型號:?i5-10400F/i7-10700F）

2 、數字萬用表 1 個

3、裝配工具 1 套

(三)、中央空調配置清單

編號	名稱	中央空調實訓裝置詳細參數指標
1	壓縮機 一臺	2HP R22 50HZ 220V
2	起動器 一只	50UF
3	儲液器 一個	R22 1KG
4	冷凝器 一只	螺旋式
5	手閥 二只	1/4
6	高低壓表 二只	低壓表:-0.1～1.8Mpa, 高壓表:-0.1～3.8Mpa
7	膨脹閥 一只	RF22 Φ3 -60℃～10℃
8	風機 一個	～220V
9	風管組件 一套	內裝過濾器、蒸發器、風機等
10	熱水泵 二臺	～220V 50HZ
11	冷水泵 二臺	～220V 50HZ
12	蒸發器 一個	螺旋式
13	視液鏡 一個	Ф10
14	溫控器 一只	～220V 50HZ設定溫度范圍： 5 ℃ ~35 ℃
15	熱電偶 八只	K型
16	模擬房間 一套	長1200mm×寬800mm×高1800mm
17	模擬鍋爐 一套	35L 1500W 內膽額定壓力 0.7mpa
18	冷卻塔 一個	3T
19	水箱 二套	透明
20	支撐框架 一套	不銹鋼
21	控制柜 一臺	內裝PLC、變頻器、交流接觸器、控制開關等
22	連接線 一條	航空插
23	實驗操作指導書 一本
24	電腦桌 一張	噴塑鋼結構
25	PLC 一臺	FX2N-48MR
26	變頻器 一臺	三菱 FR- D72 0 S -0. 4 K-CH
27	觸摸屏 一臺	7英寸彩色觸摸屏
28	溫度采集模塊 一塊	三菱 FX2N-4AD
29	壓力采集模塊 一塊	三菱 FX2N-2AD
30	變頻調速模塊	三菱 FX2N-2DA
31	壓力傳感器 二個	量程范圍：低壓0～0～1.6Mpa、高壓0～3.8Mpa
32	贈送裝配維修工具1套	一字、十字螺絲刀、尖嘴鉗、斜口鉗、相應3種扳手等
33	萬用表 一只	數字

小型中央空調實訓裝置

。
