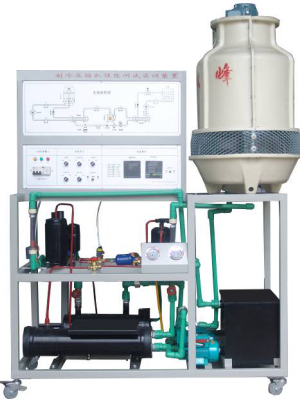

JG -D03型制冷壓縮機性能測試實訓裝置

一、概述：

“ JG -D03型制冷壓縮機性能測試實驗裝置”是采用蒸汽壓縮式制冷循環系統，它配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。它不但能開設制冷壓縮機性能參數的測定實驗，而且不能進行制冷循環基本原理的演示實驗。本裝置適用于大中專院校制冷專業相關課程的教學實驗。

二、裝置特點：

1、本實驗裝置按照國際標準GB/T 5773-2004容積式制冷壓縮機性能實驗方法建立，以“蒸發器液體載冷劑循環法”為主要測量，以“水冷冷凝器量熱器法 ” 作為輔助測量。

2、安全保護：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護。

3、采用1匹制冷機組，冷凝器和蒸發器均為殼管式水換熱器，系統結構緊湊、布局合理，造型美觀大方。

三、技術參數：

1、輸入電源：三相四線制 AC 220V±10% 50Hz

2、裝置容量：＜2.5k VA

3、制冷劑：R22

4、制冷量：1.3kg

4、外形尺寸：120cm×60cm×2000cm

四、配置及技術性能：

（一）控制臺

采用鋼結構底架，控制屏為雙層亞光密紋噴塑結構，造型新穎。底架上布置制冷系統，可直觀展示制冷系統結構；正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。

（二）交流電源：

單相三線 220V交流電源供電，經漏電保護器，通過啟、停開關控制總電源。

（三）制冷系統：

包含 1匹全封閉壓縮機、臥式殼管工冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和干式蒸發器。

（四）循環水系統：

1、水泵2只：

主要技術參數：

額定功率： 95W

額定揚程： 6m

額定流量： 1.08m3/h

2、水箱1只：

3、加熱器1只（功率1000W）

輸出功率可通過電位器進行調節，用于加熱蒸發器循環水。

4、1匹冷卻塔1只（功率180W）

用來冷卻來自冷凝器的冷凝水。

（五）測量儀表：

1、功率表2只（精度0.5級）

分別測量加熱功率和壓縮機功率。通過鍵控、數顯窗口實現人機對話和智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質 ua可以貯存、查詢15組功率和功率因數的測試數據。

2、數顯溫度表1只（精度0.5級）

采用 PT100鉑電阻作傳感器，測量范圍-500C～1500C。通過琴鍵進行切換共測8組溫度參數，分別為壓縮機吸氣口溫度、蒸發器進水口溫度和蒸發器出水口溫度。

3、真空壓力表2只（精度2.5級）

量程為 -0.1～+1.5M p a和-0.1～+3.5M p a，分別實時測量制冷系統低壓側和高壓側壓力的壓力變化。

4、測量計：2只（精度0.5）

采用玻璃轉子流量計，量程為 16～160ml/min，分別測量冷凝器和蒸發器冷卻水流量。

6、控制儀表：

高低壓力控制器 1只：實理監測制冷系統低壓側壓力和高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源。

五、實驗項目：

1、熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理；

2、了解國際標準GB/T5773—2004容積式制冷壓縮機性能使用方法；

3、利用蒸發器液體載冷劑循環法(主測法)求制冷壓縮機制冷量；

4、利用水冷冷凝器熱平衡法(輔測法)求制冷壓縮機制冷量；

5、主、輔測制冷量相對誤差的計算與分析；

6、制冷機組能效比的計算與分析



。
