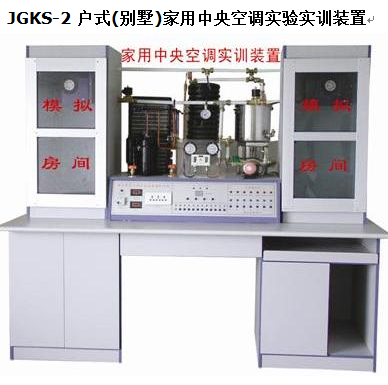

JGKS-2 戶式 ( 別墅 ) 家用中央空調實驗實訓裝置

隨著社會的發展，人們的生活水平不斷提高，家用中央空調在、賓館、寫字樓、商住樓高檔公寓、復式樓、高級別墅等許多方面得到越來越廣泛的應用。中央空高調的設計、管理、維修在現代生活中也越來越重要。為便于人們了解、學習中央空調的基本原理、基礎知識，掌握其管理、維護及維修方法，本公司專業技術人員開發生產中央空調系列產品。
為了更好地滿足各大院校的教學需要，在原來開發的 家用中央空調實驗實訓裝置 的基礎上，配備了 RS-232 串行通訊接口，可直接與電腦連接，由電腦控制軟件控制整個實驗臺的運行，包括：總控臺啟動、制冷、制熱、制冷、制熱的溫度設定等。
最大的特點是，通過傳感器將空調狀況實時反饋至電腦，能夠同時顯示蒸發器、冷凝器、冷卻風機、壓縮機的進出口溫度，隨時顯示制冷或制熱的設定溫度。有利于教學記錄、采樣、通過打印可提供進行理論分析的根據。本實驗設備配備了電腦插口、電壓表、電流表、壓力表、溫度顯示器、工作指示燈、故障演示按鈕、壓縮機、蒸發器 ( 螺旋管 ) 、冷凝器、壓力控制器、毛細管、過濾器、膨脹閥、視液鏡、儲液器、工作水泵、加水水泵。
中央空調實驗設備是將中央空調微型化，同時保持整個中央空調系統的完整性和合理性。本實驗系統采用微機控制手動操作能單獨演示中央空調的夏天制冷、冬天制熱循環，控制系統由電腦控制與手動控制方法演示。為了解各種參數的變化情況和系統的工作狀況。實驗臺增加了一些輔導結構，使其能人為地制造各種實際中可產生的系統故障，方便學員了解故障的產生和排除故障的方法。
戶式 ( 別墅 ) 中央空調工作原理：先由機組制取冷凍水 ( 或熱水 ) 、冷 ( 熱 ) 水通過水泵加壓輸送到室內各個風機盤管，在通過風機盤管的表冷器，將室內空氣降溫 ( 或升溫 ) 從而達到調節室內空氣溫度的目的，機組輸送的傳熱媒介為水，只要考慮足夠的水泵揚程，就可以運程供冷暖，而且制冷管路集中在室外側，減少冷劑泄露的可能性，雙系統機組有兩個完全獨立的制冷系統，進一步提高了機組的可靠性。
系統在產生這些故障后，按照說明書中列出的各種解決方法，系統能很快恢復正常

一、中央空調微機控制實驗設備主要技術參數

注：以上參數若有變動，以產品所注參數為主。
二、操作說明
( 一 ) 實驗前準備工作
接通總控臺電流，合上空氣開關，首先，查看微機控制臺信息是否正常，觀察有無綠燈閃亮，若沒有要檢查輸入接口或電源。然后，進行加水。
加水方法：將家庭自來水管直接接以加水閥上，打開自來水閥加水，打開放氣閥直至放氣閥有水流出來，才能確定水系統水基本加滿，關閉放氣閥加水完成。一般不關閉加水閥，因?yàn)榧铀到y(tǒng)有單向止回閥自來水會自動給水系統供水，水系統的水不會到流到自來水管里。如果有些地方自來水水壓低，無法加水，可以打開供水水泵進行手動加水。
( 二 ) 操作過程
1 、制冷實驗
在確保水已加滿后，打開工作水泵 K4 ，冷卻風機 K6 、壓縮機 K3 、電磁閥 Ⅰ K1 、電磁閥 Ⅱ K2 、處于工作狀態（綠燈亮），供水水泵 K7 處于關閉狀態（紅燈亮）。選擇功能按鈕選定 “ 制冷 ” 處，把制冷溫控傳感器放入蒸發器表面，所顯示的是蒸發器的當時溫度。根據要求選擇設定按鈕，確定溫度，（注：設定溫度必須低于當時蒸發器的溫度，否則，壓縮機不能工作），此時，制冷指示燈亮。
待制冷至設定的溫度時，即會自動停機。第二次啟動之前要將壓縮機延時選擇定為 8—10 分為宜，使壓力平衡，方可啟動。
2 、制熱實驗
接通控制臺電源，打開電磁閥開關，工作水泵處于工作狀態（綠燈亮），將 K1 、 K2 、 K3 、 K4 、 K5 、 K6 關閉狀態，將功能選擇按鈕選定 “ 制熱 ” 后，然后，根據要求選擇設定按鈕，確定溫度，此時，制熱指示紅燈亮，由延遲繼電器延遲 5 分鐘，壓縮機、四通閥工作，當制熱達到設定溫度時，即會自動停機。
3 、溫度巡測及風速調節
由微機控制，可以同時顯示所有當前溫度和設定溫度。
手動控制，需分別按顯示溫度的按鈕，通過溫度顯示器，觀察當前溫度。模擬房間，可根據需要進行開、關，風速 Ⅰ 、 Ⅱ 檔進行演示。為了能使達到佳演示效果，請分別進行模擬房間 Ⅰ 、模擬房間 Ⅱ 的演示。
三、中央空調故障、故障現象及恢復方法

( 一 ) 制冷故障

注意：
1 、所有故障應單獨模擬；
2 、 * ：為了節約氟里昂及防止污染，
3 、 ** ：模擬此故障極易引起壓縮機損壞，本實驗臺不模擬此故障。

( 二 ) 制熱故障

。
