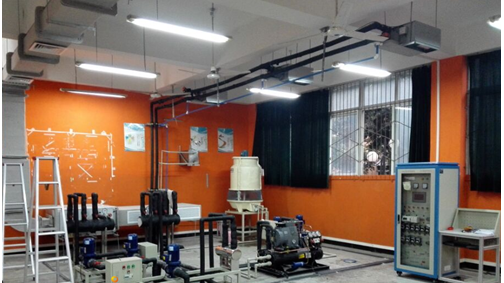

JG-12B 中央空調機實訓系統（工程型）

中央空調機實訓系統（工程型）是根據教育部 “ 振興 21 世紀職業教育課程改革和教材建設規劃 ” 要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
中央空調機實訓系統（工程型）也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站 / 所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《家用制冷設備原理與維修》等課程。
二、特 點
1. 系統終端處理機多樣化：采用風機盤管三種形式的終端處理機組；讓學生了解室內機組的多樣化的結構形式。
2. 每個終端處理機配置制冷系統流程板、控制電路流程板、溫度表及壓力表，可觀測到機組的全部控制電路。
3. 系統的完整性、獨立性：與實際中的中央空調，其控制功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控制。
4. 操作臺只需交流 380V 電源即可投入使用，占地面積小，節約用房、減少基建投資。
5. 裝置直觀展示了家用中央空調的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀 裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
6. 實訓裝置系統設有模擬故障設置功能，在制冷系統、電氣系統中設置故障。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。
7. 設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。

三、技術參數
1. 輸入電源：單相三線～ 380V±10% 50Hz
2. 工作環境：環境溫度范圍為 -5 ℃ ～ +40 ℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜ 4000m
3. 裝置容量：＜ 10.8kVA
4. 外形尺寸： 10000mm×11000mm×2100mm
5. 制冷劑類型： R22
6. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四 . 裝置的基本組成
1. 充分地展示了中央空調的結構形式、控制原理、系統不同工況時的參數變化及空調制冷系統流程圖。
2. 裝置底盤采用加強鈑金結構設計，框架采用鋁型材結合鋁塑板封面組成。
3. 智能溫度控制器 3 套：智能溫控能對被控對象進行溫度測量與顯示，調節溫度上、下限設定，完成制冷、制熱、停機等功能；顯示工作狀態和便于觀察被空調房間內溫度，操作方便。
4. 工作流程圖板套工作流程圖板詳細說明制冷系統流程、監測點溫度、系統壓力、工作狀態指示、系統部件說明。
5. 測量儀表 1 套：配備指針式真空壓力表、溫度顯示儀表等。
6. 空調系統各個部件下都掛有制冷部件介紹圖和說明。

五、 關鍵配套件
1 ） PLC 的主要技術參數：
主站模塊的配置為：
FX2N-48MR ：主站 PLC 主機，與上位計算機進行連接，將從站 PLC 及其控制和采集的中央空調運行參數顯示到上位計算機上面，上位計算機安裝有組態軟件。
FX2N-48CCL ：作為 CC-LINK 的主站模塊，與從站模塊的 PLC 進行現場總線通訊。
2 ）觸摸屏模塊
? C P U:Intel 1037U 1.8GHz 22nm 雙核處理器 TDP 17W 超低功耗處理器
? 主板 :Intel M11 工控固態節能主板
? 內存 :1G DDR3 1333 超高速內存 , 支持 1333/1066MHz 內存 , 最大可支持 8GB 。
? 硬盤 :24G SSD 固態硬盤
? 顯卡 : 集成 Intel HD Graphics 核心顯卡 , 提供 VGA 、 LVDS 、雙 HDMI 顯示輸出 ,LVDS 支持雙通道 24bit, 支持單獨顯示、雙顯復制、雙顯擴展。
? 聲卡 : 集成 ALC662 6 聲道高保真音頻控制器
? 網卡 : 集成 1 個 RTL 千兆網卡 , 支持網絡喚醒、 PXE 功能。
? 電源 : 外置電源（ 100V 至 220V 寬幅電壓，全球通用）
? 顯示屏 :13 寸 LED 工控屏分辨率： 1024*600
? 觸摸屏 : 臺灣軍工 Touchkit 4 線觸摸屏，透光率高；性能穩定，觸摸靈敏
? 整機接口 :4* USB 2.0 接口 , 其中兩個可支持 USB3.0( 需定制 ) ，
? 1* HDMI 接口 :1* VGA 接口 ,1* RJ-45 網絡接口 ,1* Line out （綠色） ,1* Mic （紅色 )
? 2*COM 串口 ,1* 12V DC_JACK 輸入接口
3 ）繼電器模塊
繼電器模塊，安裝有中間繼電器（ AC220V ），交流接觸器（ AC220V ），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對空調設備進行過程控制。
4 ）儀表模塊
儀表模塊，分別安裝了數字溫控儀表、溫度儀表、電流表、電壓表等，用于監控壓縮機，風機，循環水泵等執行元件的工作電流和電壓，監控出風口、回風口、冷凝器等制冷元件的溫度。
5 ） a. 三相帶漏電保護總開關 ;b. 三相電源保險絲 ;c. 壓縮機電壓指示 ;d. 壓縮機電流指示 ;e. 模擬鍋爐電流指示 ;f. 冷水水泵壓力指示 ;g. 熱水水泵運行指示 ; h. 冷卻水水泵運行指示 ;i. 空氣調節風機電流指示 ;j. 壓縮機工作指示 ;k. 模擬鍋爐工作指示 ;l. 冷凍水水泵工作指示 ;m. 冷卻塔工作指示 ;n. 冷卻塔風機工作指示 ;o. 空氣調節風機工作指示 ;p. 數顯冷凍水水溫調節指示 ;q. 數熱水水溫指示 ;r. 數顯冷卻指示 ;s. 制冷開關 ;t. 數顯冷水水溫高調節指示 ;u. 制熱開關 ;v. 數顯熱水水溫調節指示。
6 ）按鈕及信號模塊
按鈕及信號模塊，安裝有模式切換開關（自動、手動兩種模式）、按鈕、指示燈，用于操控中央空調的運行，如：壓縮機啟動停止，主風機啟動停止等。按鈕及信號模塊，既可與繼電器模塊連接實現繼電器回路控制，也可與 PLC 連接實現 PLC 回路控制。
七、中央空調主機系統
1 ）制冷系統主要組成：壓縮機、蒸發器、冷凝器、電磁閥、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻水泵、制冷水泵，制熱系統主要組成：電熱式模擬鍋爐、數顯溫度調節器、熱水水泵等。
2 ）制冷系統由壓縮機、蒸發器、冷凝器、電磁閥、熱力膨脹閥、儲液罐、視液鏡、干燥過濾器和壓力表等部分組成。管路中串接有視液鏡，可觀察制冷劑物理狀態和流動方向。管路中串接的電磁閥，作為制冷系統通斷控制部件，高低壓力表顯示高壓壓力和低壓壓力。
3 ）冷卻水循環系統主要由冷卻水泵、噴淋式冷卻塔及循環管路等部分組成，用于吸收冷凝器中制冷劑散發的熱量。
4 ）冷媒水循環系統主要由冷媒水泵及循環管路等部分組成，用于將蒸發器中制冷劑蒸發產生的冷量輸送給模擬用戶。
5 ）具有熱源系統模塊。供熱系統由 1 臺中央空調專用加熱器、 1 臺熱水泵、手閥等組成。
