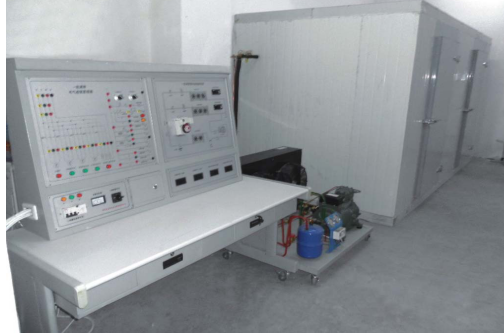

• J G X-LT2型一機兩庫系統綜合實訓裝置

一、產品概述：

J G X-LT2型一機兩庫系統綜合實訓裝置是根據教育部 “振興21世紀職業教育課程改革和教材建設規劃”的教學要求，按照職業學校的教學和實訓要求研制和開發的產品。

該裝置適合大專院校、中等職業學校和本科院校的機電設備壞蛋維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》、《冷庫工程與運作管理》、《冷庫制冷工藝》等的實訓教學及制冷專業中級、高級工的鑒定及考核。

二、 裝置特點：

1、綜合性強：整套實訓裝置集一機兩庫制冷系統、電氣控制系統及故障系統于一體，系統真實完整，結構清晰、緊湊，滿足對產訓的要求；

2、直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件；

3、 實訓性強：臺體設有故障裝置，可實現電氣控制故障設置，有利于開展技能鑒定、考核工作；

4、安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。

三、技術參數：

1、輸入電源：三相四線(或三相五線)～380V±10% 50Hz；

2、裝置容量：＜7k VA ；

3、制冷劑：R22；

4、制冷量：5.3 Kw ；

5、外形尺寸：440 cm× 200 cm× 200 cm ；

四、基本配置及功能：

1、 交流電源：提供三相交流電源，可由電源總開關來控制。配有一只指針式交流電壓表，通過切換開關可指示輸入電網電壓值 ；

2、指針式電壓表：0～450V； 真空壓力表：-0.1～1.5MPa； 真空壓力表：-0.1～3.5MPa； 數顯溫度表：采用PT100傳感器，測量范圍-50～150℃；

3、一機兩庫電氣控制考核板：面板上印有一機兩庫電氣控制原理圖，并設有相應測試點；

4、 一機兩庫制冷系統流程板 : 要求面板上印有真實的一機兩庫庫制冷系統系統流程圖，配有2只溫度控制器(分別測量和控制高溫庫和低溫庫的溫度)、1只冷庫專用化霜定時器(用于低溫庫)；

5、故障設置箱：內設24個鈕子開關，并且接到相應測試點；

6、 風冷制冷機組 :包含5匹半封閉制冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、2只供液電磁閥、2只熱力膨脹閥、背壓閥(蒸發壓力調節閥)、止回閥(單相閥)、5只手閥等構成；

7、拼裝式冷庫:庫體要求采用裝配式冷庫，庫體尺寸為192×288×220cm，中間隔開分為兩個庫，高溫庫(0℃以上)和中溫庫(-18℃以上)，設有滑動庫門前后各1扇。內部裝有吊頂式冷風機、化霜加熱絲等，冷庫外面留有出水口；

8、實訓桌：整個實訓裝置材料除桌面板(高密度板)全部采用鐵質剛架結構，其中設備上用到的文字；雕刻成形(凹字爛板技術)；設有兩個大抽屜,設有四個萬向輪；

五、可完成的實訓項目：

1、一機兩庫系統的認識；

2、一機兩庫電氣控制系統的運行實訓；

3、一機兩庫制冷系統工況調試及保護技術；

4、一機兩庫電氣故障的設置和檢測實訓。

。
