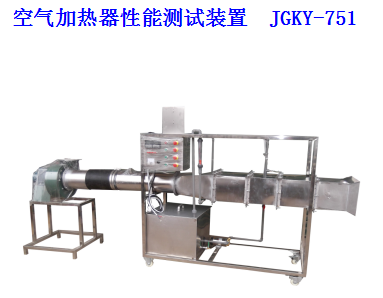

JG•空氣加熱器性能測試裝置 JGKY-751
實驗目的：
進行翅片管式換熱，換熱器內側為熱水、外側為空氣時的換熱系數及阻力的測試。
主要配置：
循環防腐水泵，轉子流量計、風冷冷凝器，翅片管式換熱器，風洞實驗段，多翼式低噪音離心風機，自動調節風門，笛形管及差壓測風速裝置，加熱由 固體調壓模塊無級調節， 控制測試儀表箱，不銹鋼加熱水箱， 8路萬能信號輸入巡檢儀顯示溫度、水和風的阻力及風速。
技術參數：
1 、輸入電源：三相 AC380V ± 10% 50Hz ，功率 5.5KW 。
2 、翅片 風冷冷凝器 ，換熱面積 3.0m 2 ， 40W 散熱風扇。 翅片管式換熱器 為銅管串鋁片。
3 、不銹鋼加熱水箱，容積 60L ，加熱功率 4.0KW 。
4、 循環 熱 水泵 參數 ：流量： 20L/min ，揚程： 12m，功率：120W。流量計范圍40-400L/h。
5、離心風機參數：風量2000 m 3 /h ，風壓 1000 Pa，功率1.5KW。
6、實驗風道采用304不銹鋼材質，分為風口段，實驗段，測試段等，彼此之間采用法蘭螺母連接。
7、 溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀和高精度數字顯示表，顯示溫度、阻力、
流速、功率等實驗全部測量參數，手動風門調節風量。
8、外形尺寸：2500×500×1600mm，外形為不銹鋼可移動支架， 帶雙剎車輪。
數字 II型增加帶標準信號的多路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，
增加文丘里流量計配差壓傳感器測流量，配有數據采集，自動數據分析處理功能的軟件等。
。
