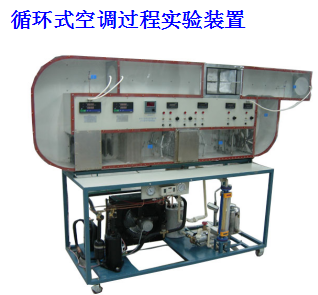

JG•循環式空調過程實驗裝置 JGKY-752
實驗目的：
可對空氣進行加熱，加濕，冷卻和干燥等空氣調節過程的實驗，空氣品質處理有：表冷器，淋水式兩種。
主要配置：
塑料、有機玻璃風道；孔板流量計，差壓傳感器，整流板，加熱器，不銹鋼加濕器，噴淋器，表冷器，低噪音軸流風機，溫度測試系統，濕度測試系統，壓縮機，冷凝器，鈦包蒸發器，儲液罐、銅手閥，不銹鋼加濕水箱，防腐水泵， 轉子流量計， 16路萬能信號輸入巡檢儀顯示溫度、濕度、風差壓， 電控制箱，不銹鋼支架。
技術參數：
1 、輸入電源：三相 AC380V ± 10% 50Hz ，功率 5.0KW 。
2 、溫度： 10 ～ 25 ℃、壓力： 0 ～ 15MPa 、濕度： 10 ～ 40RH% 、流量： 0 ～ 1000L/h 。
3 、壓縮機：制冷量 950Kcal/n ，制冷劑 R12 ，制熱量 3.0KW 。
4 、蒸發器換熱面積： 15 m 2 ，換熱器換熱面積： 15 m 2 。
5 、蒸發器水箱：尺寸 650 × 400 × 450mm ， 304 不銹鋼材質。
6 、低噪音軸流風機：流量 2000 m 3 /h ，功率 370W 。
7 、 水泵 參數 ：流量： 3 0L/min ，揚程： 20m，功率：370W。流量計范圍40-400L/h。
8、 溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、阻力、
流速、功率等實驗全部測量參數，手動風門調節風量。
9、外形尺寸：2800×600×1900mm，外形為不銹鋼可移動支架， 帶雙剎車輪。
數字 II型增加帶標準信號的多路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，增加文丘里流量計配差壓傳感器測流量，增加調頻裝置調節壓縮機功率，配有數據采集，自動數據分析處理功能的軟件等。
。
