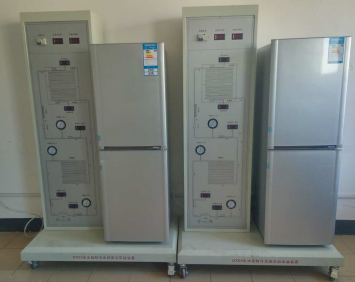

JG -DX02型電冰箱制冷系統實訓實驗裝置
一、產品概述：
電冰箱制冷系統實訓實驗裝置是根據教育部 “振興21世紀職業教育課程改革和教材建設規劃”，按照職業教育的教學和實訓研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）等的實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、技術管理等方面的技能應用型人才。
實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站（所）制冷類專業《制冷設備維修工（初級、中級）》、《家用制冷設備原理與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。
二、產品特點：
1、實訓裝置采用真實的直冷式雙門電冰箱系統，直觀展示了直冷式雙門電冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構，并配有真空壓力表、溫度表等，便于教學演示講解及學生對課本知識的理解掌握。
2、整套電冰箱系統真實完整，結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式電冰箱實訓的。
3、系統采用真實的制冷機組（壓縮機、鋁復合板吹脹式蒸發器、鋼絲式冷凝器、溫控器等）滿足實訓教學。
4、可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故有利開展技能鑒定、考核工作。
三、技術參數：
1、電源：AC220V±10%50Hz
2、額定輸入功率：400W
3、電冰箱總有效容積：215升
4、額定輸入電流：1A
4、制冷劑：R600a
5、外形尺寸：1200×800×2000mm
6、安全保護：具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
7、環保：材料選用符合國家相關環保標準
四、產品的基本功能：
1、采用真實的電冰箱作為教學、實訓、考核對象，使學生能夠了解和掌握實際冰箱制冷系統的結構、工作原理及維修技能；
2、制冷系統檢測分為溫度和壓力兩個部分；
1）壓縮機出口溫度；
2）冷凝器出口溫度；
3）壓縮機進口溫度；
4）冷藏室溫度；
5）冷凍室溫度；
6）冷凝器出口壓力；
7）壓縮機進、出口壓力；
3、老師在教師計算機的智能化考評系統上進行試題編輯，并通過考評系統將編輯好的試題發送到每一個實訓考核臺的學生計算機上，學生計算機會根據試題內容在電冰箱制冷系統上產生相應的故障點；
4、在制冷系統中設置故障點后，學生通過對故障現象及各測量點的溫度、壓力數值變化的綜合分析來判定故障點的位置，并通過智能化考評系統來答題；
5、智能化考評系統根據學生的答題的對錯給出相應的分數，并將答題過程及分數保存供以后查詢和打印；
6、采用流程圖加測量儀表的方式，可以直接顯示各測量儀表所測點的位置，學生可以更加直觀地了解制冷系統運行數據變化情況；
7、配套相應的制冷教學軟件，該軟件可以動態的演示各種相關制冷設備的工作原理和制冷系統的工作過程，交互性強，使學生能夠很容易地掌握各種制冷系統的相關技術知識。
五、配置清單：
序號 |
名稱 |
主要技術指標 |
數量 |
單位 |
備注 |
1 |
電冰箱制冷系統考核臺臺架 |
|
1 |
套 |
|
2 |
電冰箱制冷系統流程板 |
|
1 |
塊 |
|
3 |
電冰箱 |
|
1 |
臺 |
|
4 |
溫度表 |
XMZF（H）－600 |
5 |
只 |
數顯 |
5 |
壓力表 |
MF－35 |
3 |
只 |
帶油，指針式 |
6 |
電壓表 |
NF300 |
1 |
只 |
數顯 |
7 |
電流表 |
NF300 |
1 |
只 |
數顯 |
8 |
電磁閥 |
FDF8 |
4 |
只 |
|
9 |
儲液罐 |
|
1 |
個 |
|
10 |
智能化考核系統 |
教師機配置一臺教師電腦，學生機配置答題器 |
1 |
套 |
電腦用戶自配 |
11 |
冰箱制冷流程板 |
|
1 |
塊 |
|
12 |
制冷教學軟件 |
|
1 |
套 |
|
13 |
專業維修工具 |
|
1 |
套 |
六、實訓項目
1、常握實際冰箱制冷系統的結構、工作原理及維修技能；
2、制冷系統的檢測
3、故障點的查找及排除
4、制冷系統制冷劑過多故障；
5、制冷系統毛細管臟堵塞；
6、制冷系統冷凝器出口堵塞；
7、制冷系統高壓低壓串氣故障；
8、制冷系統回氣管堵塞；
9、制冷系統制冷劑過少故障。
。
