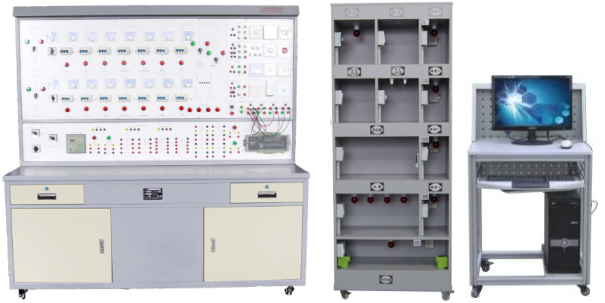

JGGDZM-2樓宇供配電及照明系統實訓裝置
一、系統概述：
系統由基于 LON Talk 協議的采集控制器組成網絡，整個系統由 LonWorks 網絡適配器、 LonWorks 采集控制器、模擬照明配電盤、模擬照明燈具、能源計量電度表、電壓電流傳感器、計算機以及力控組態軟件等組成。其主要設備包含：實訓平臺、 LON 網絡適配器、 LON 數據采集控制器、模擬照明配電盤（含指針表計、控制開關）、電壓傳感器、電流傳感器、能量計量電度表（單相、三相）、模擬照明燈具、空氣開關、接觸器、照明控制開關、力控組態軟件等。
輸入電源：三相四線（ AC 380V ± 10% 50Hz ）；
2.工作環境：溫度 -10 ℃ ?+40 ℃ 相對濕度 <85% 海拔 <4000m ；
3.裝置容量： <5.0kVA ；
4.外形尺寸約： 1800mm × 800mm × 1800mm ；
5.照明控制柜： 755mm × 450mm × 1800mm ；
6.絕緣電阻：＞ 3M Ω；
7.安全保護：具有漏電自動保護功能；
三、系統配置：
1、微型斷路器：額定電流 : 10A(14 只 ) ；
2、微型斷路器：額定電流 : 32A(1 只 ) ；
3、智能無功補償裝置：使用電壓范圍： (0.85~1.10) 倍額定電壓。最大允許過電流： 1.30 倍額定電流。控制路數： 4 路， 6 路， 8 路， 10 路， 12 路。投切時間： 1~150s/ 次，可調。工作方式：自動，連續運行。負載在 5~100% 間變化時， COSφ 值保持在 0.95 以上 (1 只 ) ；
4、模擬負荷瓷盤電阻 6 組；
5、模擬負荷電抗 6 組；
6、接觸器 : AC220V(17 只 ) ；
7、智能電流變送器 :0-5A 交流電流輸入 4~20mA 電流輸出 ;0-500V 交流電壓輸入 4~20mA 電流輸出 (10 只 ) ； 8 、電流表 : 0 ～ 5A(14 只 ) ；
9、電壓表 : 0 ～ 250V(2 只 ) ；
10、智能電量變送器 : 交流電壓測量變送器，輸出信號為 4 ～ 20mA ， 220VAC 供電 交流電壓測量變送器，輸出信號為 4 ～ 20mA ， 220VAC 供電 (1 只 );
11、 DDC 控制模塊 : 微處理器 16 位微處理器 (TMP 91 CY22).22MHz; 供電電壓 24Vac21~30Vdc; 過電壓保護 24Vac 和 40Vdc 過電壓保護及防短路保護 (2 只 );
12、無功補償電容板 1 塊；
13、信號燈 14 只；
14、船形開關紅色 3 只；
15、中間繼電器 22 只；
16、時間繼電器 3 只；
17、 LON 網卡 1 個；
18、電腦桌鋁木結構可移動 1 張；
19、實訓導線及配件 1 套；該類產品全部采用 LON 總線式 DDC 進行控制，每種系統均可開展 DDC 的編程。
四、供配電及照明系統清單
1、供電部分系統清單
序號 |
名稱 |
數量 |
1 |
微型斷路器 |
14只 |
2 |
塑殼斷路器： |
1只 |
3 |
智能無功補償器 |
1只 |
4 |
模擬負荷瓷盤電阻 |
6組； |
5 |
模擬負荷電抗 |
6組； |
6 |
接觸器 : |
27只 |
7 |
智能電流變送器 |
(10只） |
9 |
電壓表 |
(2只） |
10 |
智能電量變送器 |
1只 |
11 |
DDC控制模塊 ; |
1只 |
12 |
無功補償電容板 1 塊； |
4只裝 |
13 |
信號燈 |
18只 |
14 |
船形開關紅色； |
3只 |
15 |
中間繼電器； |
20只 |
16 |
時間繼電器； |
3只 |
17 |
LON網卡 1 個； |
1個 |
18 |
電腦桌鋁木結構可移動； |
1張 |
19 |
實訓臺架 |
1套 |
20 |
鋁材印刷板 |
2塊 |
21 |
電腦 |
1套 |
22 |
PLC |
1套 |
23 |
模擬量采集器 |
1個 |
24 |
工時 |
10天 |
2、照明部分清單
、照明部分清單
1 |
帶燈按鈕； |
12只 |
2 |
單刀單擲開關 |
1只 |
3 |
觸摸延時開關 |
1只 |
4 |
人體感應延時開關 |
1只 |
5 |
大翹板雙路開關 |
1只 |
6 |
聲光控延時開關 |
1只 |
7 |
可調光電子鎮流器 |
1只 |
8 |
遙控開關 |
1只 |
9 |
電子調光開關（ 30V ～ 250 ） |
可調 1 只 |
10 |
照度傳感器； |
1只 |
11 |
交流接觸器； |
4只 |
12 |
中間繼電器； |
15只 |
13 |
時間繼電器 |
1只 |
14 |
節能燈應急電源； |
5只 |
16 |
主動式紅外，探測器 |
1對） |
17 |
光字牌 4 只； |
4 |
18 |
小燈杯 |
8只 |
19 |
節能燈杯（配鎮流器） |
8個 |
20 |
4針 H 管熒光燈 |
1只 |
21 |
T4直管熒光燈 |
1只 |
22 |
警示燈 |
1只 |
。
