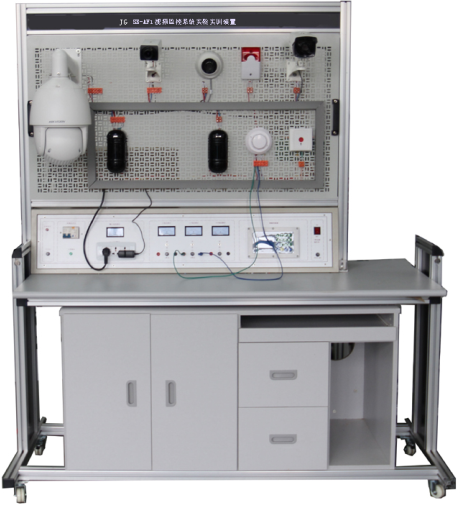

JGSB-AF1視頻監控系統實驗實訓裝置

二、功能特點及概述：

1、裝置組成：

樓宇視頻監控實訓系統采用開放式和拆裝式結構設計，采用鋁合金型材 + 網孔板結構，桌面為高級防火防水板，耐磨高密度板，結構堅固，配有常用電源控制柜，能對各系統進行供電、接線、調試運行和維護實訓和考核。設備有設備備柜，用于放置工具、存放資料等，實訓桌還設有四個萬向輪和四個固定調節機構，便于移運和固定，有利于實訓室布局。

2、系統模塊由視頻監控板塊、視頻視區模塊、防盜監測模塊、智能考核等，從而讓學生輕身體驗閉路電視監控系統與防范系統的原理與操作、接線、為一體的綜合性實踐人才。是現在安防系統工程理想之選實訓實備。

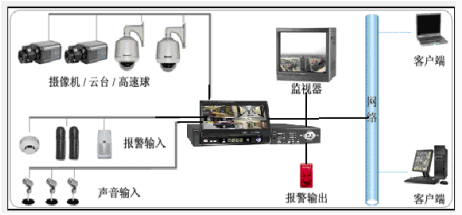

系統原理：

3、特點：具有四種不同視頻攝像機、視頻清淅。

4、特點，多個報警點、多種型式報警探測器的使用

5、特點：具有高清槍式攝像機、紅個攝像機、無線攝像機、半球攝像機、微小型攝像機，人工報警模擬按鈕，自動紅外報警探測器等，超大容機量、自動錄像、定時錄像、移動貞測等。

三、主機功能

1、每個通道都支持雙碼流壓縮，、

2、每個通道的視頻編碼參數獨立可調，包括分辨率、幀率、碼率、圖像質量等。

3、每個通道支持定時和事件兩套壓縮參數，并可本地配置子碼流壓縮參數。

4、支持復合流和視頻流編碼，復合流編碼時音頻和視頻同步。

5、支持視頻輸入、視頻輸出質量選項配置。

6、支持水印技術。

7、支持零通道編碼。

本地監控

8、支持 HDMI 、 VGA 、 CVBS 同時輸出，支持 HDMI 與 VGA 同時預覽與回放。

9、支持高清 HDMI 顯示，最高分辨率達 1080p ；支持高清 VGA 顯示，最高分辨率達 1080p 。

10、支持多畫面分割下不同通道并行預覽與回放。

11、支持單、多畫面預覽，預覽通道順序可調。

12、支持預覽便捷菜單操作。

13、支持預覽分組切換、手動切換或自動輪巡預覽，自動輪巡周期可設置。

14、可屏蔽指定的預覽通道。

15、支持視頻移動偵測、視頻丟失檢測、視頻遮擋檢測。

16、支持視頻隱私遮蓋。

17、支持多種主流云臺解碼器控制協議，支持預置點、巡航路徑及軌跡。

18、云臺控制時，支持鼠標點擊放大、鼠標拖動跟蹤功能。

硬盤文件管理

19、支持 2 個 SATA 硬盤。

20、支持網絡遠程管理和使用硬盤。

21、支持硬盤盤組管理，不同通道可設不同的錄像保存周期。

22、支持硬盤屬性設置：冗余、只讀、可讀寫。

23、支持硬盤配額管理，不同通道可分配不同的錄像保存容量。

錄像與回放

24、支持假日配置功能。

25、支持循環寫入和非循環寫入兩種模式。

27、支持定時和事件兩套壓縮參數。

28、錄像觸發模式包括手動、定時、報警、移動偵測、動測或報警、動測且報警等。

29、每天可設定 8 個錄像時間段，不同時間段的錄像觸發模式可獨立設置。

30、支持移動偵測錄像、報警錄像、動測且報警錄像、動測或報警錄像的預錄及延時；定時和手動錄像的預錄。

31、支持按事件（報警輸入、移動偵測）查詢錄像文件。

32、支持標簽自定義，按標簽查詢和回放錄像文件。

33、支持錄像文件的鎖定和解鎖。

34、支持按通道號、錄像類型、文件類型、起止時間等條件進行錄像資料的檢索和回放。

35、支持對錄像文件中的指定區域進行移動偵測動態分析。

36、支持回放時對任意區域進行局部電子放大。

37、支持回放時的暫停、快放、慢放、前跳、后跳，支持鼠標拖動定位。

38、支持錄像文件倒放。

資料備份

39、支持按文件進行批量備份。

40、支持回放時進行剪輯備份。

41、支持備份設備的管理與維護。

42、云臺控制器的操作

（ 1 ）在系統畫面打開云臺控制器，分別用黍標點擊，上 UP 下 DOWN 左 LEFT 右 RIGHT 自動 AUTO 。變焦、聚焦、光圈，進行運鏡控制

（ 2 ）防盜報警部分：安裝各種主被動式紅外探頭，進行布防，安裝報警主機，一旦某處有人越入，探頭即自動感應，觸發報警，主機顯示報警部位，同時聯動相應的探照燈和攝像機，并在主機上自動切換成報警攝像畫面，報警中心監控用計算機彈出電子地圖并作報警記錄，提示操作人員處理，大大加強了保安力度。

（ 3 ）報警防范系統是利用主動紅外移動探測器將重要通道控制起來，并連接到管理中心的報警中心，設置在非工作時間內有人員從非正常入口進入時，探測器會立即將報警信號發送到管理中心，同時啟動聯動裝置和設備，對入侵者進行警告，可以進行連續攝像及錄像。

四、系統技術指標：

1.工作電壓：單相三線 220V ± 5% 50Hz

2.整機容量：＜ 300W

3.外型尺寸： 1600 × 70 × 180cm3

4.安全保護：　系統供電：電源的供給保證整個閉路監控報警系統的正常運轉，系統的供電采用集中供電，具有漏電自動保護裝置 .

5.故障設置：具有故障設置系統

五、實訓項目：

1.各種攝像機的認識與接線

2.監控系統與報警系統的聯動操作與接線

3.各種攝像機在生活在的用途

4.室內全方位云臺、解碼器的接線與操作

5.各類鏡頭的安裝及調試

6.攝像機的通道設置與定時錄像設置

7.USB備份處理

8.與網絡視頻傳輸入的綜合擴展實訓

9.閉路電視監控軟件的操作

10.云臺解碼器的設置與操作（一體式云臺）

11.攝像機的圖像調試與安裝

12.攝像機的各種不同場所的用途

13.報警點的接入與控制操作

14.與綜布系統聯接的實訓

15.網絡視頻的傳輸與調試





。
