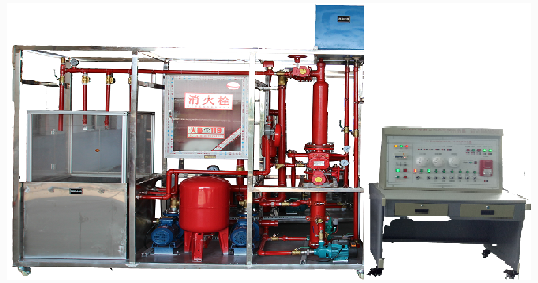

JG-X4 噴淋滅火及消火栓實訓裝置

噴淋滅火及消火栓實訓裝置 , 模型框架和水箱等主要部件全部使用不銹鋼器件，模擬兩層大樓噴淋滅火系統；模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。

一、系統功能：

1. 具有試驗性噴淋啟動功能， 當自動控制系統出現故障時，可手動啟動噴淋泵

2. 模擬高位水泵本身自帶控制器 ，可實現本地控制，（也可實現與消防報警聯動控制）

3. 模型框架和水箱等 主要部件全部使用不銹鋼器件，

4. 噴淋泵和氣壓罐等 關鍵設備分別采用國內知名品牌設備，穩定型強

5. 濕式報警閥、 水流指示器、壓力開關等設備全部通過國家強制性產品認證

6 、消火栓系列穩壓裝置 主要由小進口氣壓罐 / 國內隔膜式氣壓罐、消火栓水泵機組、全自動噴淋水泵機組、管閥附件及控制柜等配置，其中大功率消防給水設備由消火栓水泵機組構成一套消防栓噴淋系統、消火栓設備：由水槍、水帶、消火栓組成。

7 、單出口消火栓、 消火栓箱各 2 個， DN50 。錦綸水帶： 20mm ，長度 20m ，承壓能力 0.75MPa ，水槍： 16mm 。，同時帶標準消防卷盤及 20m 消防軟管。

8 、給水管網 ，由引入管消防干管、消防立管以及相關閥門閥件組成。給水管網及相關的閥門附件均采用消防系統給水規范要求的材料，滿足消防給水系統規定的承壓能力；

9 、消防系統監控實訓軟件（ 為了避免知識產權糾紛須提供證明軟件屬權的材料和演示）

采用分布式數據采集和監控系統對受控的火災自動報警、自動噴水滅火等固定消防設施進行集成化信息采集與管理，實現網絡、多媒體、智能終端、交互控制技術的互通互融，實現消防設施 24 小時實時在線操作，接入實時圖像與 3D 交互動作，真實感受受控消防設施的現場反饋，實現消防設施實際操作教學的網絡共享。

10 、自動化創新消防物聯網應用云平臺模塊

本平臺將物聯網技術運用于消防自動化信息技術并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據。

1 ）數據云系統上傳

2 ）手機 app 數據查詢

3 ）歷史數據查詢

4 ）數據分析統計

5 ）短信報警

6 ）微信報警

7 ）微信反向控制

8 ）二次開發

（ 1 ）物聯網自動化應用軟件（為了避免知識產權糾紛須提供證明軟件屬權的材料）

1 ）數據顯示顯示輸入電壓監控，輸出電壓監控，輸入開關監控，輸出開關控制以及輸入電壓模擬量實時數據，可根據實際需求添加 128 路。

2 ）控制：控制啟動停止開關的開和關，輸出電壓值的給定，可根據實際需求添加 128 路。

3 ）歷史數據：顯示輸入輸出電壓值的歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。

4 ）設備報警：對設備急停按鍵做的模擬設備故障報警進行微信報警，同時可以實現短信及郵箱報警。報警范圍包括模擬量，開關量的上下線、閥值等狀態進行設置報警。

2 ）終端包含：

1 ）數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。

2 ）聯網設置界面：設置現場數據連接云平臺后臺數據庫管理

二、實訓項目：

1. 系統結構與設備認識

2. 噴淋滅火系統安裝與使用

3. 噴淋滅火系統伺應狀態操作

4. 噴淋滅火系統調試

5. 火災探測與火災報警

6. 噴淋滅火操作

7. 噴淋滅火監控使用（選做）

8. 噴淋系統系統綜合操作訓練

9. 噴淋滅火系統與消防報警系統聯動（選做）

10. 消火栓滅火原理認識

11. 消防火栓控制操作實訓

12. 消防火栓的滅火演練

13. 消防水帶的操作演練

三、技術參數

電壓： AC380±10 ％ 50Hz

保護：具有漏電保護裝置

環境溫度： +4℃ ～ +45℃

裝置容量：＜ 5.0kVA

外形尺寸： 4000mm×750mm×1800mm

流量： 0-45 （ L/S ） 效率： 79 （ % ）

壓力： 0-2.5 （ MPa ） 轉速 ： 2900 （ r/min ）

泵軸位置：邊立式

葉輪結構：閉式

葉輪數目： 3-10

葉輪吸入方式：?jiǎn)挝?

供水流量：消防泵 :40L/s; 穩壓泵 :1.1 L/S

供水壓力：消防泵 :0~1.1kW; 穩壓泵 :0~0.75kW

水泵數最：消防泵 2 臺 ; 穩壓泵 2 臺 （一用一備）

單泵功率：消防泵 :1.1KW ；穩壓泵 :0.75MPa

恒壓精度： <0.01MPa

控制方式：控制柜手 / 自動控制、站控室指令控制

操作方式：手動、自動



。
