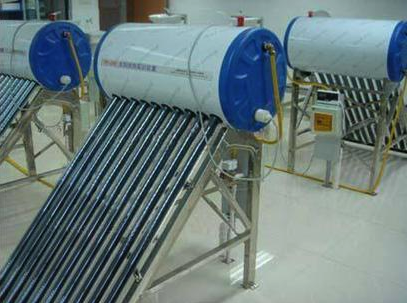

JG-J10 太陽能供熱安裝實訓裝置

⑴實訓功能

能供學生根據安裝規范，使用專用工具，將太陽能熱水器、電加熱器、自動上水閥、溫度水位顯示器及管配件組裝成一個具有完整功能的太陽能熱水器，并為太陽能熱水器安裝進出水管路，最后進行進水用水檢驗。

⑵技術指標

工作電壓：單相三線 220V ± 5% 50Hz

整機容量：＜ 2000W

外形尺寸： 800 × 1200 × 1150mm

真空管數： 10 管

加熱方式：太陽能加熱、電加熱

控制方式：智能全自動

進水要求： 0.05MPa ～ 0.75MPa

⑶主要配置

由太陽能熱水器、電加熱器、自動上水閥、溫度水位顯示器、管配件、專用工具和不銹鋼安裝實訓平臺所組成

⑷實訓項目

實訓一：太陽能機架的安裝實訓

實訓二：太陽能進水管路的安裝實訓

實訓三：太陽能排水管路的安裝實訓

實訓四：太陽能真空集熱管的安裝實訓

實訓五：太陽能進水出水檢驗實訓

實訓六：電加熱器的安裝實訓

實訓七：自動上水閥的安裝實訓

實訓八：溫度水位顯示器的安裝實訓

實訓九：溫度水位顯示器的設備和操作實訓

實訓十：太陽能熱水器的維護保養實訓

。
