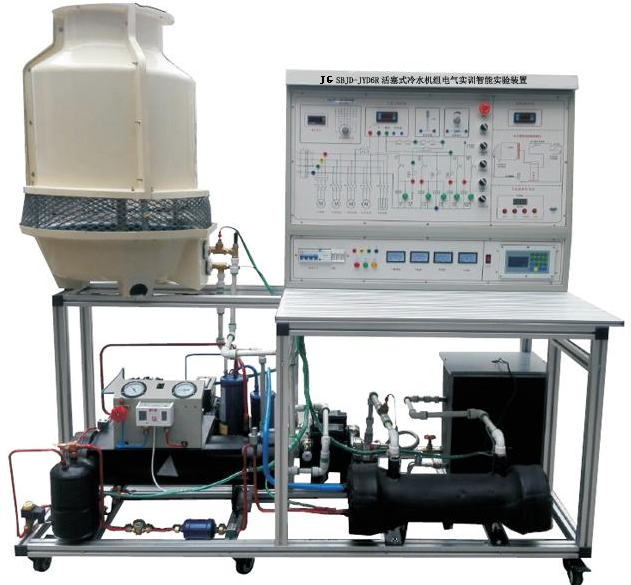

JGJD-JYD6R活塞式冷水機組電氣實訓智能實驗裝置

一、設備概述

敞開式活塞式冷水機組電氣實訓智能實驗裝置設計，安裝有制冷管路設備 冷水機組，配各種電路原理圖實訓板，并將電路所需的電器元件安裝在實訓板上，學生可根據電路原理圖的要求進行制冷電路的接線實訓、制冷回路相關指示數據的分析、制冷回路常見故障分析等。冰水機組的空調電氣控制線路的實際工業用電器，形象直觀，可靠性好，使用壽命長 , 可自行連接線路，并任意設置故障點。適用于技工院校、職業學校作為制冷基本技能的實訓。

二、設備特點

1.實訓裝置直觀展示了冷水機組的系統結構、工作原理，可以清楚的觀測到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；各段管路采用顏色標示，方便學生識別，其中高壓管路為紅色，低壓管路為藍色。

2.實訓柜集冷水機組系統和一體，系統真實完整 , 結構清晰、緊湊，與空調制冷系統、電氣系統一致。

3.系統采用真實的制冷機組（壓縮機、干式蒸發器，風冷式冷凝器，水泵等與實際裝置接軌。

4.裝置設有系統電氣控制線路接線區域，可完成不同啟動方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。

三、主要技術參數

1. 輸入電源： AC240V ± 5% 50Hz

2. 裝置容量： <1KVA

3. 環境溫度： -5 ℃ ~40 ℃

4. 相對濕度：≤ 90% （ 25 ℃）

5. 外形尺寸： 1700 × 600 × 1200mm

6. 制冷劑類型： R12

四、產品組成

1、冷水制冷系統

實訓臺提供 3 匹制半封閉式制冷冷壓縮機、蒸發器（水冷蒸發器）、冷凝風扇、、過濾器。液視鏡，冷水水箱。制水泵組成

1）交流電壓表 1 只：測量范圍 0 ～ 250V, 精度 1.5 級，用于監測電源電壓。

2）交流電流表 3 只：測量范圍 0 ～ 5A, 精度 1.5 級 , 用于觀測系統啟動電流及正常工作電流。

3）溫度表 1 只：采用 PT100 傳感器， 6 個，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。

4）真空壓力表 2 只：測量范圍為 -0.1 ～ 0.9MPa 、 -0.1 ～ 1.5MPa, 可顯示系統低壓側、高壓側的壓力。

5）水冷蒸發器一個 : 為干式蒸發器 , 出水口 1 寸，進水口 1 寸

6）制冷水泵一只 :220W/220W 離心式制冷專用水泵

7）水冷凝器一個 : 殼式 , 出水口 1 寸，進水口 1 寸

8）冷卻水泵一只 :550W/220W 離心式制冷專用水泵

9）冷卻塔一個 : 玻璃結構，水流量 3T

10）冷卻風機一個 : 軸流式 220V, 風量 1800m?S ，

11）水機控制器一個 :3030

(10）電子膨脹閥一個 :4p

(12）加熱器 :3KW 用于平衡制冷機組的冷量。

(13）實訓臺設計有獨立的故障設置系統，且各種故障現象均模擬實際故障情況，實現了電路實際故障的全模擬，更利于學員對實際電氣控制電路的了解及實際故障情況的熟悉。

2、制冷量調節控制裝置：

1）通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向電子控制系統，可實現雙向熱泵功能、冷庫控制，空用制冷機組，變頻機組、中央空調機組的的節能控制和流量自動調整。

2）、軟件控制，能在線控制系統的溫度，讀取機組在最佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分 " 數據信息 " 中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能：

3）、系統特點 / 調試控制軟件：

A）、 4 路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷 / 過熱度。

B）、閥的開度實時顯示：控制對象為最大 500P 開度設定。可自行制冷系統制冷劑流量設定最小開度。

C）、 24 路參數控制參數設置：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等 24 個參數都可以調整，以適應制冷 / 熱泵 / 冷庫 / 水機等設備。

D）、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷 / 熱泵 / 冷庫 / 水機等狀態下的閥門開度。

E)、 6 路用戶模擬環境數據入設定如下圖：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定閥的標準開度值。具體參照 24 路參數設定

F)、多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。

G)、過冷 / 熱度控制范圍： 2-15 攝氏度。可自行設定制冷主機的過 / 冷、過熱度為設計提供數據。

H)、制冷劑：適應 R134A\R22\R410A 等其它冷媒。

4）脫機手動設定

A）溫度和開度可顯示查詢 / 設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示

B）調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。

C）數碼管顯示器在線顯示開度和溫度以及故障代碼。

D）數碼管顯示器在線顯示開度和溫度以及故障代碼

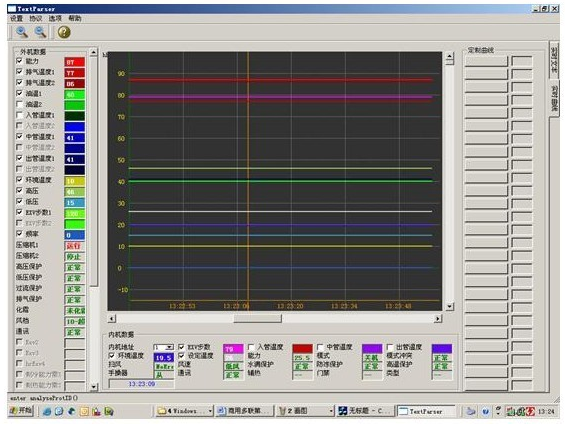

5) 曲線顯示界面



五、實訓內容

1 初級技工基本技能實訓

（ 1 ） 專用工具的操作

（ 2 ） 制冷系統管件焊接

（ 3 ） 制冷系統試壓及檢漏

（ 4 ） 制冷系統抽真空及充注制冷劑

2 中級技能實訓（設計、安裝、調試及檢修）

（ 1 ）冷水機組的系統電氣線路器件的認識和測量

（ 2 ）冷水機組電氣控制線路接線及系統運行

（ 3 ）冷水機組電氣控制線路接線及系統運行

（ 4 ）冷水機組修實訓及故障分析

（ 5 ）冷水機組熱泵電氣電路故障

（ 6 ）壓力控制保護系統故障）

六、配置表

名稱	數量	單位
高低壓力保護器	1	個
半封閉壓縮機（ 3P ）	1	個
干式蒸發器 3P	1	個
冷凝風機	1	個
膨脹閥 2.4C	1	個
冷凝器 ( 水冷 )	1	個
儲液器 3P	1	個
油液分離器 3P	1	個
汽分離器 3P	1	個
制冷電磁閥 3/8	1	個
冷水控制器 010	1	個
漏電開關 32A/4P	1	個
380V電壓表	3	個
電流表 30A	1	個
按鈕	5	個
指示燈	5	個
急停開關	1	個
水箱控制器 010	1	套
交流接觸器	4	個
水泵 240W/1.8L	2	個
制冷劑量流量控制系統	1	套
膨脹閥	1	套
制冷劑量流量控制系統軟件	1	套
通信線	1	套
DN15流量開關（霍爾）	2	套
加熱器 3KW/220V	1	套
壓力表	2	套
A3連接線	2	套
10K傳感器	8	套
小超人電動機綜合保護器	1	個
延時繼電器 220V/100s	3	個
考核系統	1	套



。
