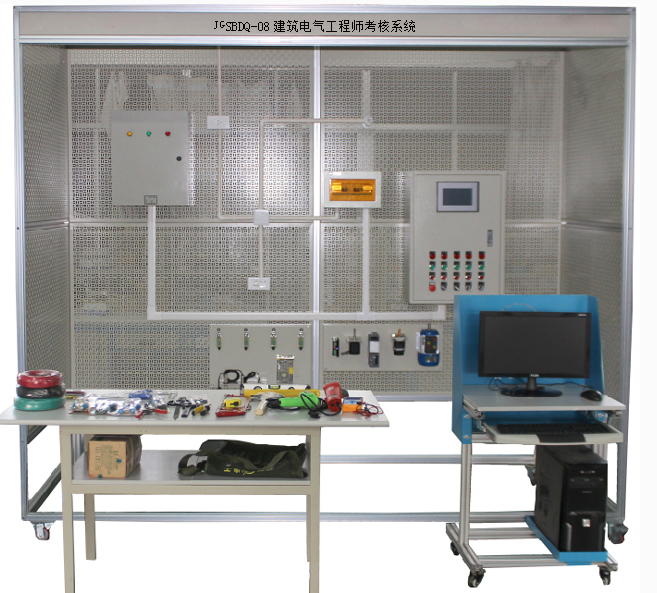

JGDQ-08建筑電氣工程師考核系統

1、產品概述：

建筑電氣工程師考核系統是根據國內工廠電氣安裝和室內電氣安裝等維修電工和建筑電氣安裝工實訓鑒定要求開發的一種通用實訓平臺。適合于各類職業院校和技工學校維修電工、電氣安裝工、水電工、樓宇安裝工等有電氣實訓要求的相關專業的作為公共實訓平臺使用。本設備反映了傳統，現在運用的和即將運用的技術，實訓人員可以學習到現代電氣安裝的技術。

本設備可進行電工安裝。如橋架安裝、 PVC 管安裝、吊燈、白熾燈座、日光燈、開關、插座、配電箱、控制箱等，裝置還包含有交流異步電動機、直流電動機、步進電機、伺服電機、溫度控制器、電偶、 PLC 、變頻器觸摸屏。該系統每個操作組配套一可移動式工具車和元件柜，便于對元件的保管和安裝施工。從根本上解決了學校在普通墻面上進行的安裝培訓的使用不方便、實訓范圍窄的問題 。

2、設備設計依據的標準遵守：

《建筑電氣工程施工質量驗收規范》 GB 50303-2002

《建筑工程施工質量驗收統一標準》 GB50300-2001

《電氣裝置安裝工程低壓電器施工及驗收規范》

《建筑智能化系統工程實施及驗收標準》

3、技術參數：

1）工作電源： AC380 ± 5 ％（三相五線） 50Hz

2）額定功率：≤ 0.8KW

3）環境溫度：－ 10 ℃ ～ 40 ℃

4）相對濕度：≤ 85%

5）安全保護：電流型漏電保護、過流短路保護、失壓保護、隔離變壓器保護

6）產品結構外形尺寸： L2800 × W1000 × H2500mm,

7）該設備主要由模擬房、實訓柜、裝配桌、電腦桌、模塊架、伺服電機模塊、步進電機模塊、雙速電機模塊、交流異步電機模塊、傳感器模塊、電源電源箱模塊、電氣控制箱模塊、工具配件組成。

8） PLC: 主機 FX3U-32MT

9）變頻器：三菱 D740 變頻器，三相 380V ， 0.75KW

10)配有：交流伺服電機、驅動器；步進電機 驅動器；三相交流異步電動機 180W/380V ；雙速電機 180W/380V 。

11)模擬房 : 整體用鋁型材作骨架，中間用網孔板連接。網孔板用 2mm 厚冷軋板數控沖孔折彎后，表面靜電噴涂；

12）設備重量： 200kg

4、產品特色描述：

結合型：國家職業標準與技能競賽標準的有機結合

● 綜合性：集成 PLC 技術、變頻器、步進驅動、溫度控制、傳感器綜合技術、電工安裝技術、防盜、視頻監控、消防聯動、可視對講技術、機床電路智能考核等

● . 穩定性：設備元器件全部采用國內先進的知名品牌，穩定性高

●多樣性：設備采用鋼制網孔板和鋼制專用型材組接而成，采用開放式設計，設備對每個操作組配套一可移動式工具車和元件柜，設計實訓內容多達 100 種以上，包括電工安裝，現代電氣安裝、消防報警安裝，對講門禁安裝，閉路電視監控及防盜報警設備等安裝。

5、設備配置清單：

序號	物料名稱		規格型號	單位	數量	備注
一：電源配電箱部分
1	塑殼開關		NM1-63S/3200 20A	個	1
2	三相電度表		DT862-4/3(6)A	個	1
3	漏電斷路器		DZ47LE-32 3P+N 16A	個	1
4	漏電斷路器		DZ47LE-32 1P+N 16A	個	2
5	空氣開關		DZ47-60/C10 2P 10A	個	1
6	電流互感器		LMZ1-0.5 5/5	個	3
7	配電箱		500*600*250	個	1
二：照明與開關部分
1	吸頂燈（巴帝亞）		吸頂燈 21W 圓底盤 （配節能燈）	只	1
2	螺口燈泡		10W 220V 螺口	只	1
3	節能燈		節能燈 9W 螺口	只	1
4	日光燈		T5一體化 21W （帶罩）	只	1
5	燈座		螺口 86# E27	個	1
6	觸摸開關		YMJ-9808B	個	1
7	單極開關		86型 兩位	個	1
8	電源插座		86型 2*2*3 金星	個	2
9	電源插座		86型 1*3 16A 金星	個	1
10	泰力 1 插		香檳金 118-900 系列 *1 位 16A 空調	套	1
11	泰力 1 開 1 插		118-700系列 *2 位 1 開 1 插	套	1
12	底盒		118系列底盒	個	2
13	斷路器（空開）		DZ47-60 16A/1P	個	1
14	斷路器（空開）		DZ47-60 10A/2P	個	1
15	斷路器（空開）		DZ47-60 16A/2P	個	1
16	漏電斷路器		DZ47LE-32 C16A 2P	個	1
17	明盒		86型 / 明裝	個	3
18	暗盒		86型 / 暗裝	個	2
19	白板（插座面蓋）		86型	個	2
20	明裝塑殼配電箱		9-12位	個	1

三：電氣控制部分
1	漏電斷路器	DZ47LE-32 C16A 3P+N		只	1
2	斷路器（空開）	DZ47-60 10A/2P		只	1
3	接觸器	CJX2-0910/220V		只	3
4	輔助觸頭	F4-22		只	3
5	熔斷器	RT28-32 10*38		只	4
6	熔體	10A 10*38		只	3
7	熔體	2A 10*38		只
8	時間繼電器	ST3P C-A 30S AC220V		只	1
9	熱過載繼電器	JR36-20 0.72A		只	2
10	開關電源	S-145-24 24V/6A		只	1
11	線槽	4035 白色 2 米		米	8
12	通用導軌	50孔 1m/ 根（ DN35)		米	4
13	信號指示燈	ND16-22B/S 220V 紅		只	5
14	按鈕開關	NP4-01BN/4 紅色￠ 22		只	5
15	按鈕開關	NP4-10BN/4 綠色￠ 22		只	5
16	急停按鈕（蘑菇頭式按鈕開關）	NP4-11ZS/Φ 22 （自鎖旋放）蘑菇頭直徑Φ 40/ 紅		只	1
17	旋鈕開關（選擇開關）	2檔 XB2ED21		只	2
18	旋鈕開關（選擇開關）	3檔 XB2ED33		只	2
19	配電箱	500mm× 700mm × 200mm		只	1
20	行程開關			只	4
21	電容式傳感器			只	1
22	電感式傳感器			只	1
23	光電式傳感器	E3F-D11		只	1
24	溫度控制器			只	1
25	溫度傳感器（熱電阻）	Pt100		只	1
26	電熱管	90W		個	1
27	三菱可編程控制器 PLC	FX3U-32MT-001		臺	1
28	PLC下載線	SC-09		條	1
29	三菱變頻器	FR-E740-0.75kW		臺	1
30	觸摸屏	7寸觸摸屏 MCGS7062		臺	1
31	無刷直流電機驅動器	120-300W		臺	1
32	無刷直流電機	125W 3000轉		臺	1
33	電位器	WTH118-1A 2W 10K		個	1
34	三相交流異步電動機	Δ /Y /180W		只	1
35	三相交流異步電動機（雙速 180W ）	Δ /Y/180W		只	1
36	步進驅動器	驅動器 ST-26H DC24V		只	1
37	步進電機	電機 42BYG		只	1
38	交流伺服放大器	SG-15A		只	1
39	交流伺服電機	60SY-M00630		只	1
40	硬線（電線）	BV 1.5mm2 紅色		米	100
41	多股軟線	RV 0.5mm2 紅		米	50
42	線比（線鼻）	Φ 1.5-3 開口		個	50
四：管線材部分

1	線管		Ф 25 PVC	米	6
2	管直通		Ф 25 PVC	個	5
3	管三通		Ф 25 PVC	個	5
4	管彎頭		Ф 25 PVC	個	6
5	管夾		Ф 25	個	15
6	管接頭（杯疏）		Ф 25	個	10
7	PVC線槽		4分 39*18*3.7m PVC 2 米	米	10
8	槽角彎		39*19	只	10
9	槽外角		39*19	只	6
10	槽三通		39*19	只	5
11	槽內角		39*19	只	5
12	中小三通		39X19/24X14	只	6
13	線槽異徑直通槽大小接		39X19/24X14	只	15
14	PVC線槽		24*14	米	10
15	槽三通		24*14	個	10
16	槽式直通橋架		C-A-2-1 100*50	米	10
17	槽式橋架終端封頭		C-FT-A1 100*50	個	10
18	槽式水平彎通		C-A1-2 100*50	個	5
19	槽式垂直左上彎通		C-C11-2 100*50	個	5
20	槽式垂直右上彎通		C-C12-2 100*50	個	10
21	連接片		LQJ-X-30	個	5
22	鍍鋅電線套管		Ф 20*1.2	米	8
23	鍍鋅管直通		Ф 20	只	4
24	快速杯梳		Ф 20*1.2	只	4
25	單邊管碼		Ф 20	只	3
26	鍍鋅離墻碼		Ф 20	只	3
27	碰焊鐵盒		75*75*40*1.0	只	2
28	騎馬墊		￠ 16mm	只	20
29	騎馬墊		￠ 25mm	只	20
30	扎帶		3X100mm	包	11
六：實訓工具部分
1	尖嘴鉗		150mm 6"	把	1
2	剝線鉗		RT-8150	把	1
3	壓線鉗		TU-190-01 德利優	把	1
4	一字螺絲刀		Φ 5 × 150mm 中一字	把	1
5	十字螺絲刀		Φ 5 × 150mm 中十字	把	1
6	驗電筆		0-500V	支	1
7	萬用表		勝利 890C+	只	1
8	鋁合金人字梯		1.5 m 4級	臺	1
9	平銼刀		8" 200mm	把	1
10	鋼卷尺		3m	把	1
11	電工刀		LC-520	把	1
12	鋼直尺		300mm	把	1
13	直角尺		250mm	把	1
14	活動扳手		8" 200mm	只	1
15	內六角扳手		1.5-10mm 全套	套	1
16	手鋸弓		301	把	1
17	鋼鋸條		細齒	條	3
18	彈簧彎管器		用于 PVC 管 ￠ 25	只	1
19	斜口鉗		6"	把	1
20	老虎鉗		6寸	把	1
21	PVC線槽剪		200mm	把	1
22	手電鉆		220V/450W正反調速開關	臺	1
23	烙鐵		30W	把	1
24	PVC剪管鉗		Φ 25	只	1
25	水平尺		300mm	只	1
26	臺虎鉗		QB100	只	1
27	彎管器		WGQ Φ 20	只	1
28	穿線器		10米	條	1
29	電十字批頭		65mm ￠ 6	只	2
30	鉆頭		￠ 3	支	5
31	鉆頭		￠ 4.2	支	5
32	兆歐表			只	1
33	木柄羊角棰		20寸	把	1
34	防護眼罩			只	1
35	電工包		6袋式	只	1
七：其它部分
1	裝置平臺		2400X1000X2400mm	套	1
2	工具柜			套	1
3	考核架			套	1
4	裝配桌		1400mm× 700mm × 780mm	個	1
5	電腦桌		600mm× 500mm × 780mm	臺	1

7、實訓項目

根據項目教學，主要完成以下工作任務：

1.基本電氣安裝技能訓練實訓

1.1 手動彎管器加工 PVC 管彎管實

1.2 切管實訓

1.3 穿線管連接實訓

1.4 明配管入盒實訓

1.5 硬塑料穿線管與配電箱安裝實訓

1.6 硬塑料穿線管及管卡敷設實訓

1.7 橋架側壁式安裝實訓

1.8 敷設護套線實訓

各種線材連接實訓

1.10 配電箱、電氣箱安裝實訓

1.12 各種電氣元件的安裝實訓

1.13 Φ 25PVC 暗管敷設實訓

1.14 4025 線槽敷設實訓

1.15 護套線敷設實訓

1.16 各種管材敷設實訓

1.17 白熾燈照明線路敷設實訓

1.18 日光燈照明線路敷設實訓

1.19 雙控照明線路敷設實訓

1.20 節能燈、插座線路敷設實訓

1.21 吸頂燈控制線路實訓

1.22 電機正反轉控制線路實訓

1.23 電機星三角控制線路實訓

1.24 塑料電線管與塑料接線盒的連接實訓

1.25 管卡固定實訓

2.照明套件及動力配電實訓

2.1 白熾燈照明電路的安裝實訓

2.2 日關燈電路實訓

2.3 電度表原理與接線

2.4 家用照明線路的調試及故障排除實訓

2.5 三相四線制電度表的直接接線實訓

2.6 電壓表、電流表安裝電路實訓

2.7 萬能轉換開關和電壓表測量三相電壓線路實訓

3.電氣控制實訓

3.1 電機點動控制線路的調試與維修實訓

3.2 三相異步電動機自鎖控制電路實訓

3.3 按鈕聯鎖的三相異步電動機正反轉控制電路實訓

3.4 接觸器聯鎖的三相異步電動機正反轉控制電路實訓

3.5 雙重聯鎖的三相異步電動機正反轉控制電路實訓

3.6 接觸器切換星形 / 三角形啟動控制電路實訓

3.7 按鈕切換星形 / 三角形起動控制電路實訓

3.8 時間繼電器切換星形 / 三角形起動控制電路實訓

3.9 定子串電阻降壓?jiǎn)?dòng)自動控制電路實訓

3.10 三相異步電動機降壓?jiǎn)?dòng)及反接制動控制電路實訓

3.11 三相異步電動機的順序控制電路實訓

三相異步電動機的多地控制電路實訓

4.PLC 控制電氣實訓

4.1 基本指令的編程練習

4.2 PLC 控制電動機點動和自鎖控制

4.3 PLC 控制電動機手動正反轉控制

4.4 PLC 控制電動機帶延時正反轉控制

4.5 PLC 控制電動機帶限位自動往返運動控制

4.6 PLC 控制電動機兩地啟動停止控制

4.7 PLC 控制電動機順序控制

4.8 PLC 控制電動 機串電阻啟動

4.9 PLC 控制電動機反接制動

4.10 PLC 控制電動機星 / 三角啟動自動控制

4.11 PLC 控制電動機星 / 三角啟動手動控制

5.PLC、變頻器、觸摸屏的綜合應用

5.1 變頻器的基本操作和參數設置

5.2 外部端子點動控制

5.3 變頻器控制電機正反轉

5.4 多段速度選擇變頻調速

5.5 基于 PLC 控制的變頻器多段速調

5.6 基于 PLC 的變頻器控制電機正反轉

5.7 基于 PLC 通信方式的變頻器開環調速

5.8 PLC與人機界面觸摸屏通訊控制

5.9 PLC、人機界面觸摸屏與變頻器通訊控制





。
