JGPS-2 管道安裝及控制實訓裝置
一、概述

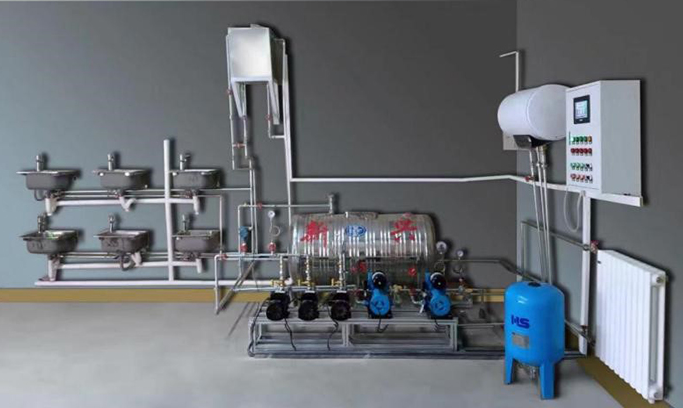

管道安裝及控制實訓設備,管道安裝及控制實訓裝置,給排水對象結合實際環境進行設計，主要給排水設備安裝在鋼架底座上、具備開放式的特點，由生活給水系統、熱水給水系統、排水系統和控制系統四個部分組成。
二、功能特性：
1 、不銹鋼水盤，冷、熱兩用水龍頭，模擬兩層建筑， 6 個住戶用水終端
2 、水池：不銹鋼制作，一路輸入四路輸出，向各系統提供恒定水源，設置有浮球開關和排氣孔，保證水池水位。
3 、三相水泵：兩臺，為恒壓供水系統提供動力
4 、單相水泵：三臺，分別為供熱 / 暖系統、氣壓供水系統和水泵水箱聯合供水系統提供動力
5 、壓力變送器：檢測恒壓供水系統水管內當前壓力值，可檢測 0 ～ 400KPa 壓力
6 、膜盒壓力表：檢測恒壓供水系統水管內當前壓力值，可檢測 0 ～ 400KPa 壓力
7 、高位水箱：水泵水箱聯供水系統蓄水裝置，水泵水箱聯合供水實訓時向用戶終端提供水源，內設高、低水位開關實現水泵的自動啟停
8 、氣壓水罐：氣壓供水系統蓄水裝置，氣壓供水系統實訓時向用戶終端提供壓力水源
9 、高低壓力開關：檢測氣壓供水系統管道當前壓力，為水泵啟停提供信號
10 、壓力表：檢測氣壓供水系統管道當前壓力，可檢測 0-1MPa 壓力
11 、熱水器：為供熱 / 暖系統提供熱源，內置溫度檢測和控制電路
12 、散熱片：將熱水中的熱量傳遞到室內空氣
三、設備組成及特點
1 、生活給水系統：主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用不銹鋼管進行設計，可進行不銹鋼管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的變頻恒壓供水功能，實現單泵變頻控制或雙泵切換控制等功能；通過脈沖式水表可以完成用水量的計量。
2 、熱水給水系統：主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用 PPR 管進行設計，可進行 PPR 管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。
4 、排水系統：排水管路主要采用 PVC 管進行設計，可進行 PVC 管的切割、粘接、安裝和通水試驗操作。
5 、給排水自動控制系統：
序號 |
控名稱 |
規格 |
數量 |
1. |
電腦桌 |
1 張 |
|
2. |
電氣控制實訓箱 |
1 臺 |
|
3. |
變頻器模塊 |
V20 三相 0.75KW |
1 塊 |
4. |
PLC 模塊 |
西門子 S7-200 SMART SR40 |
1 塊 |
5. |
模擬量模塊 |
EM AM03 |
1 塊 |
6. |
觸摸屏模塊 |
7 寸 MCGS7026 |
1 塊 |
7. |
脈沖水表 |
0.01 立方米 / 脈沖 |
1 塊 |
8. |
壓力變送器 |
量程 0-200KPa |
1 塊 |
9. |
低壓電氣 |
小繼電器、交流接觸器、熱過載繼電器 |
1 套 |
10. |
組態軟件 |
配套組態軟件及給排水系統組態監控程序，通過計算機對給排水系統進行在線監視與控制進水、 |
1 套 |
11 |
給排水系統工程仿真教學軟件 |
見附件 |
1 套 |
12 |
西門子 PLC 仿真實訓軟件 |
見附件 |
1 套 |
四、主要技術性能
1 ．工作電源：三相四線制 AC380V±10% 50Hz ；
2 ．給排水模型外形尺寸： 120cm×120cm×220cm ( 長 × 寬 × 高 ) ；
給排水模擬房間外形尺寸： 300cm×150cm×190cm( 長 × 寬 × 高 ) ；
給排水主控柜外形尺寸： 80 cm×60 cm×170cm( 長 × 寬 × 高 )
3 ．給排水模型材料：不銹鋼；
4 ．整機功耗： <4.5KVA ；
5 ．裝置底部安裝有帶剎車腳輪，方便裝置的移動和固定；
6 ．安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
五、實踐項目
給排水及自動化實驗內容
1. 給排水系統的認識
2. 級排水系統的常用器件和系統組成
3. 配件和器件的安裝
4. 管道試壓與通水試驗
5. 供水系統原理及工作流程
6. 變頻恒壓供水系統操作實踐
7. 氣壓供水系統原理及工作流程
8. 氣壓供水系統操作實踐
9. 水泵水箱聯合供水系統原理及工作流程
10. 水泵水箱聯合供水系統操作實踐
11. 供熱 / 暖系統工作原理及工作流程
12. 供熱 / 暖系統操作實踐
13. 電氣設計、安裝與接線
14. 變頻控制程序設計與調試
15. 抄表計費程序設計
16. 噴淋滅火控制程序設計
17. 給排水監控程序設計
18. 組態監控系統設計
19. 掌握其處理工藝流程
20. 學會相關儀器的使用
