JG-XL8建筑給排水模擬試驗系統

一、系統概述 ：

1.辦公樓給水方式為普通給排水，給水入管入框架后立管至二層，在二層經水表后布水給拖布池、采用按鈕自閉式?jīng)_水閥的掛式小便器和小便槽，排水接至本層排水橫管后再入立管。

2.住宅樓給水方式為一戶一表式，給水入管設分戶水表，上面設分水器，各分戶管設置閥門和水表（按 4 戶計），接入兩戶，備用兩戶實訓端口，一層立管 4 根，至二層立管 2 根，二層布水管以上為四根一層由左至右衛生器具分別為：附帶存水彎自閉閥式?jīng)_水的蹲便器、存水彎的立式面盆、整體浴室（用透明板，附帶淋浴頭、地漏，有接至屋頂?shù)耐该魈柲芄?，并裝有太陽能模型），按實際工程連接入排水橫管后連入辦公樓排水立管，再匯合集中排出。

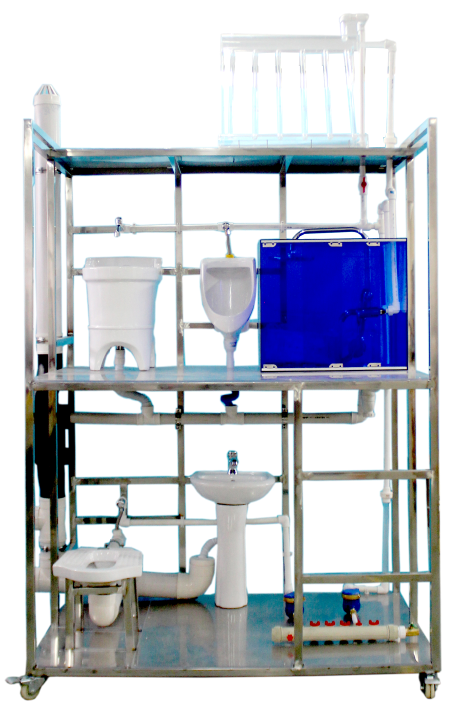

3.整體式全真潔具和管路，透明地板，能看清隱蔽管路的全部結構和走向

4.設置帶蘇維托排水系統的排水主立管演示，能了解蘇維托排水系統的組成、結構和原理

5.關鍵部位采用透明管路，能看清管路中水流的走向

6.展示了給排水系統中引入管、排出管、立管、橫管、清掃口、檢查口、水封的外觀、結構、原理、安裝部位和安裝形式。

7.所有潔具和給排水設備都能全真演示

8.系統采用 PLC 自動控制，生活給水系統：主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用 PPR 管進行設計，可進行 PPR 合管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的變頻恒壓供水功能，實現單泵變頻控制或雙泵切換控制等功能；通過脈沖式水表可以完成用水量的計量。

9.熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用 PPR 管進行設計，可進行 PPR 管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。

10.采用 7 寸觸摸屏上位監控

二、技術規格：

1.外形尺寸： 1500 × 1000 × 2400mm

2.框架材料： 304 不銹鋼 地板材料：鋼化玻璃

3.進水壓力： 0.05MPa ～ 0.75MPa

4.安全保護：具有漏電自動保護裝置和接地保護

。
