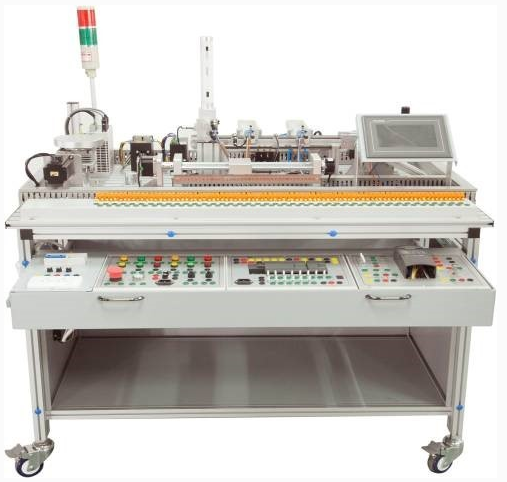

JGGJD-04型典型機電設備安裝與控制實訓裝置（ SMART 配置）

二、設備概述

本設備采用型材結構，包括有交流伺服電機及驅動單元、步進電機及驅動單元、直流無刷電機及驅動單元、交流電機及變頻器調速單元、觸摸屏單元、 PLC 及 A/D D/A 單元、傳感器及旋轉編碼器單元、皮帶輸送單元、滾珠絲桿單元、蝸輪蝸桿單元等。采用工業用元器件，所有傳感器、執行器、控制器的接口均是開放的，操作方便，采用模塊化設計，接口統一，可做到電機互換方便，是一種典型的機電一體化實訓考核裝置，適合相關院校相關專業的教學、培訓以及考核。

本設備適合機電設備安裝與維修、機電技術應用、機械專業、電氣運行與控制、電氣技術應用等的教學與實訓。

通過該設備的實訓，可了解掌握相關 PLC 控制技術、傳感器和編碼器應用技術、常用電機的控制及調速技術、典型機械傳動應用技術和組態監控技術等。

三、技術參數

1、交流電源：三相五線 AC 380 V ± 10% 50Hz ；

2、溫度： -10 ～ 50 ℃；環境濕度：≤ 90 ％無水珠凝結；

3、外形尺寸：長×寬×高 =1200mm × 800mm × 1050mm ；

4、整機功耗：≤ 1.5 kVA ；

5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線

四、功能特點

1、本設備有機融合了機械技術（包括氣動技術）、傳感器技術、交流電動機變頻調速技術、步進電機驅動控制、伺服電機驅動控制、無刷電機驅動控制、檢測技術、觸摸屏技術、 PLC 控制技術、平皮帶傳動技術、絲桿傳動技術、蝸輪蝸桿傳動技術、同步帶傳動技術等，體現了現代制造業生產過程的特征。

2、整體結構采用開放式和拆裝式，能方便地更換模塊，按具有生產性功能和整合學習功能的原則確定模塊內容，使教學或競賽時可方便的選擇需要的模塊。

3、用于教學，可按工作過程導向，工學結合的模式規劃教學活動，完成不同的工作任務。

4、該實訓考核裝置 PLC 模塊的 I/O 端子、變頻器的接線端子、各常用模塊與 PLC 的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子排連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。

五、實訓項目

1.觸模屏實訓：觸模屏與 PLC 之間的通訊，觸模屏監視電機的運行狀態和控制電機的運行參數，基于觸摸屏→ PLC →數字伺服（步進驅動）方式的運行曲線組態顯示控制，基于觸摸屏→ PLC →交直流電機方式的運行曲線組態顯示控制。

2.PLC訓練：基本指令編程練習，高級指令編程實訓， PID 控制指令應用實訓，利用 PLC 控制（脈沖、模擬量），步進電機、變頻器、伺服電機、直流無刷電機，用 PLC 采集各種傳感器信號， PLC 采集旋轉編碼器信號。

3.三相異步電機變頻調速：變頻器功能參數設置與操作，變頻器報警與保護功能， 1. 多段速度選擇變頻調速，外部端子點動控制，控制電機運行時間操作，控制電機正反轉運動控制，外部模擬量（電壓 / 電流）變頻調速，三相異步電機的變頻器閉環調速。

4.步進電機：啟動特性的研究：通過 PLC 修改頻率，運行頻率加速時間及運行長度，觀察運轉特性，細分特性研究：通過細分拔碼開關改變細分，觀察步進電機在低速運行時的振動和噪聲變化，掌握細分意義和如何計算細分距角，脫機信號作用研究，驅動電壓的影響，驅動電流的影響。

5.伺服電機：位置模式：通過 PLC 修改啟動頻率，運行頻率，加減速時間以及運行長度，觀察電機運轉特性，速度模式 1 ：將伺服電機的控制模式調整為速度模式的外部控制方式，通過 PLC 的模擬量控制伺服電機的運行，學會如何調速零飄、加減速的調整、速度增益和輸入增益的調整，控制零速鉗位端口了解它的作用，通過編碼器反饋?zhàn)鲩]環實現位置控制并通過人機界面進行位置和速度的顯示；速度模式 2 ：將伺服電機的控制模式調整為速度模式的內部控制方式，通過 PLC 的脈沖輸出和模擬量輸出控制電機的速度和位置，兩個模式通過 PLC 的輸出點來切換，通過這個實訓可以了解伺服 ON 與模式切換之間的關系，通過 PLC 編程加深對伺服運行的理解；位置速度模式：將伺服電機的控制模式調整為位置速度模式，通過 PLC 的脈沖輸出和模擬量輸出控制電機的速度和位置，兩個模式通過 PLC 的輸出點來切換，通過這個實訓可以了解伺服電機 ON 與模式切換之間的關系，通過 PLC 編程加深對伺服運行的理解。

6.直流無刷電機：內部電位器調速：調節電位器使速度由慢到快，觀察電機在低速和高速和運行特性，比較與變頻、伺服的區別，模擬量調速： PLC 模擬量輸出控制電機的速度，編碼器反饋?zhàn)鳛樗俣任恢梅答仯瑢?shí)現低精度的定位。通過正反向控制端子控制轉向。

7.各種傳感器及編碼器實訓：光電、電感、電容傳感器的應用，旋轉編碼器的應用。

皮帶輸送帶電機綜合控制（ PLC 、觸摸屏、異步電機、直流無刷電機、編碼盤）：絲杠傳動綜合控制（ PLC 、觸摸屏、步進電機、伺服電機），轉動擺臺定位控制（ PLC 、觸摸屏、步進電機、伺服電機

六、設備配置

易損件：

。
