JGZX-1 現場總線自動化控制實訓設備

一、現場總線自動化控制實訓設備特點

現場總線自動化綜合控制實訓系統中，采用了一臺 S7-300 做主機，構成 PLC 主機網絡系統組成，實現 1 ： N 通信，一臺電腦（工程師站）通過 PROFIBUS DP 上的 S7-300( 主站 ) 與從站進行通信以及 PROFINET 通信。教師機作為現場采集 / 現場監控 / 遠程網絡監控的系統監控計算機。

二、現場總線自動化控制實訓設備技術性能

1 、輸入電壓：三相四線或三相五線 AC 380 V±10% 50 Hz ；

2 、工作環境：溫度范圍 -5℃ ～ +40℃ ，相對濕度＜ 85% （ 25℃ ）

3 、裝置容量：＜ 1KVA

4 、外形尺寸： 120cm×70cm×105cm

三、現場總線自動化控制實訓設備系統組成

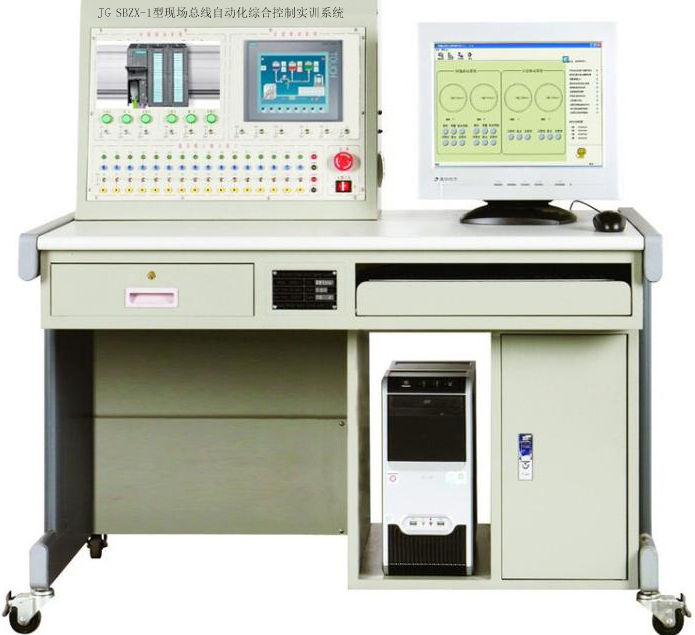

1 、 JGZX-1 型現場總線自動化綜合控制實訓裝置 由實訓桌、實訓平臺等組成，實訓平臺包含 PLC 組件、觸摸屏、運動小車、溫室模型、 16 路邏輯電平輸入、 16 路邏輯電平輸出。

2 、 PLC 實訓組件

配置西門子 S7-300 CPU315-2 PN/DP 一臺 ,24DC 供電， 1MB 內存，帶 MPI/PROFIBUS DP 主 / 從接口 ; PROFINET 以太網接口， SM321 16 路數字量輸入模塊， SM32216 路數字量輸出模塊， FM 353 定位模塊，模擬量模塊（ 4 路輸入， 2 路輸出）， MMC 存儲卡 128K 字節； USB/MPI 編程下載線。

3 、觸摸屏：彩色 7 寸 KTP700 Basic PN 一臺 PROFINET 接口 8 個功能鍵。

4 、運動小車 1 臺，由絲杠，步進電機、步進驅動器導桿組成。

5 、溫室模型 1 臺，由 PT100 傳感器、 PTC 加熱器，驅動模塊等組成。

6 、網絡配件 1 套

7 、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左邊設有一個抽屜（帶鎖），用于放置工具及資料，右邊為電腦用鍵盤托架，電腦桌聯體設計，造型美觀大方。

四、現場總線自動化控制實訓設備實訓項目

1. 系統基本實訓

(1) 西門子 S7-300 PLC 編程

(2) 觸摸屏編程

(3) 工控組態軟件編程

(4) 主從數據交換

2. 對象擴展實訓 ( 需要增加相應的對象模型 )

(1) 基于 PROFIBUS-DP 通訊方式的運動小車控制

(2) 基于 PROFIBUS-DP 通訊方式的溫度控制

(3) 基于 PROFINET 通訊方式的運動小車控制

(4) 基于 PROFINET 通訊方式的溫度控制

五、現場總線自動化控制實訓設備每臺配置清單

。
