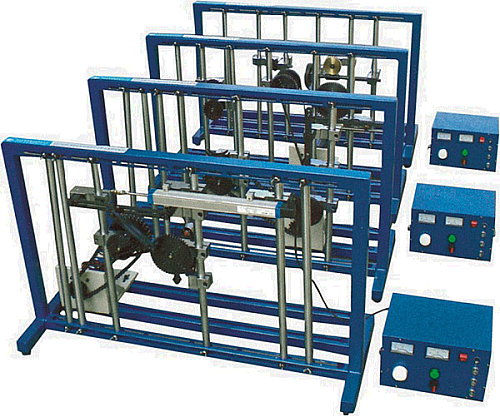

產品名稱：JGMY-520 平面機構運動設計分析與測試實驗臺
一、 平面機構運動設計分析與測試實驗臺 （帶軟件） 概述： 在滿足JGMY-520平面機構創新組合設計方案實驗臺的全部功能的基礎上，增加了計算機輔助分析與仿真軟件、數據采集軟件、各種高精度測試傳感器等。適合與結構運動特性輔助分析、計算機理論分析、計算機實測分析等多種運動特性及力學特性分析。 二、主要特點： 1、軟件的運動學設計與分析的重點是典型應用方案的實例分析，與教儀市場上之針對簡單機構的運動仿真分析對比，本軟件更具有實用性和價值性； 2、軟件界面上可進行機構參數虛擬設計、理論仿真、理論相關參數設計與力學分析； 3、具有高精度的傳感器和數據采集卡，能測出適時數據和曲線，實測數據曲線與理論設計數據曲線的對比、反映每種機構的特性； 4、軟件本身可完全脫離硬件進行典型機構運動方安的虛擬設計，參數錯誤軟件提示功能、運動簡圖與設計參數一致的顯示功能、運動學分析功能、參數設計實驗說明書輸出功能等多功能聚一體的強大的軟件功能，使機構運動創新設計增加了趣味性和實用性。
三、實驗項目：
一、 平面機構運動設計分析與測試實驗臺 （帶軟件） 概述： 在滿足MY-520平面機構創新組合設計方案實驗臺的全部功能的基礎上，增加了計算機輔助分析與仿真軟件、數據采集軟件、各種高精度測試傳感器等。適合與結構運動特性輔助分析、計算機理論分析、計算機實測分析等多種運動特性及力學特性分析。 二、主要特點： 1、軟件的運動學設計與分析的重點是典型應用方案的實例分析，與教儀市場上之針對簡單機構的運動仿真分析對比，本軟件更具有實用性和價值性； 2、軟件界面上可進行機構參數虛擬設計、理論仿真、理論相關參數設計與力學分析； 3、具有高精度的傳感器和數據采集卡，能測出適時數據和曲線，實測數據曲線與理論設計數據曲線的對比、反映每種機構的特性； 4、軟件本身可完全脫離硬件進行典型機構運動方安的虛擬設計，參數錯誤軟件提示功能、運動簡圖與設計參數一致的顯示功能、運動學分析功能、參數設計實驗說明書輸出功能等多功能聚一體的強大的軟件功能，使機構運動創新設計增加了趣味性和實用性。 三、實驗項目：
| 1、基本實驗項目： 1. 導桿齒輪齒條機構； 2.多桿行程放大機構； 3.實現給定軌跡的機構； 4.壓包機機構； 5.飛剪機構； 6.單缸汽油機機構； 7.內燃機機構； 8.鄂式破碎機； 9.泵； 10.攝影升降機； 11.近似勻速輸出的往復運動機構； 12.可擴大行程機構； 13.曲柄搖桿型插床機構； 14.縫紉機導線、導針機構； 15.壓力表指示機構； 16.攪拌機機構； 17.送紙機機構； 18.卡片穿孔機的送卡機構； 19.蒸汽機機構； 20.自動車床送料機構； |
21.六桿機構； 22.雙擺桿擺角放大機構； 23.轉動導桿與凸輪放大行程機構； 24.起重機機構； 25.鑄錠送料機構； 26.插床插削機構； 27.插齒機主傳動機構； 28.刨床導桿機構； 29.曲柄增力機構； 30.曲柄滑塊機構和齒輪齒條機構的組合； 31.曲柄搖桿機構； 32.四桿機構； 33.曲柄滑塊機構； 34.曲柄滑塊式送料機構； 35.曲柄搖桿與搖桿滑塊機構； 36.槽輪機構與導桿機構； 37.凸輪起重機機構； 38.平壓磨切機機構； 39.鍛壓機主拆行機構； 40.雙擺桿擺角放大機構； 41.起重機機構等。 |
| 2、模塊化運動學設計與分析（軟件模塊） 1、牛頭刨床主執行機構運動學設計與分析(Ⅰ)； 2、牛頭刨床主執行機構運動學設計與分析(Ⅱ)； 3、插床主執行機構運動學設計與分析； 4、 刨床主執行機構運動學設計與分析； 5、平壓模切機主執行機構運動學設計與分析； 6、沖床主執行機構運動學設計與分析（分案一）； 7、沖床主執行機構運動學設計與分析（分案二）； 8、鍛壓機主執行機構運動學設計與分析； 9、蒸汽機主執行機構運動學設計與分析； 10重型插床主執行機構運動學設計與分析。 |
|
8、主實驗臺外形尺寸：1000×450×650(mm)
注意：實驗桌自配

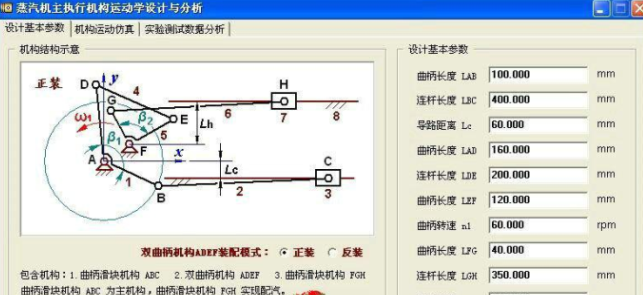

軟件頁面：
