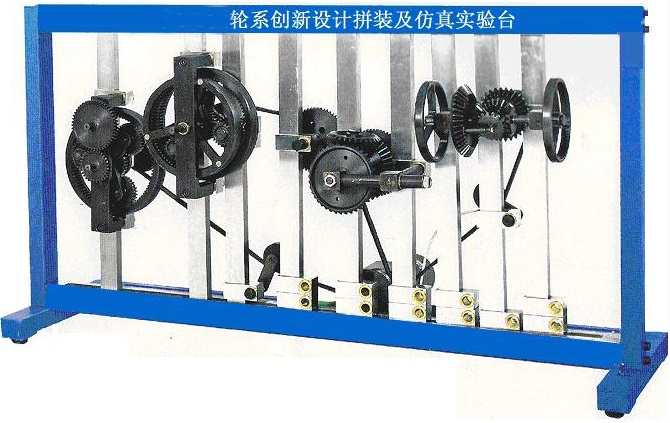

產品名稱：JGMY-521B輪系創新設計拼裝及仿真實驗臺

輪系創新設計拼裝及仿真實驗臺 偏重于輪系的分類及設計、分析與運用。是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力而研制的、國內獨家生產的一種新型綜合實驗臺。
通過各類輪系的搭接，可使學生對輪系的結構、分類、應用，輪系的傳動比計算，行星輪系設計中應注意的基本問題（包括類型的選擇、傳動效率與齒數的確定）等有一個更全面、更清晰、更透徹的理解與掌握。
實驗臺的實驗項目集成度高、機構搭接便利、尺寸精度高、定位準確，教學實踐表明：該實驗臺能激勵學生的學習主動性、創新能力、培養學生的獨立工作能力，值得在高等院校中推廣使用。
一、 實驗臺特點：
1、該實驗臺構思慎密、設計精巧、能確保組成機構的各個運動構件在運動中不發生干涉，零部件通用性好、便于學生實驗操作。
2、該實驗臺幾乎所有零件加工精度高，外形美觀、維護方便、使用壽命長。
3、該實驗臺每套一個機架，配有電動機、V帶傳動裝置通過懸臂桿張緊輪張緊，實驗臺機構搭接方式靈活、固定運動副位置在平面坐標上可以任意調節。
二、 應用范圍：
課程設計、畢業設計中進行輪系方案設計拚裝實驗。
課外學生進行機構運動創新設計方案的拚裝實驗。
三、 可搭接機構種類：
1、2K-H型 行星輪系 16種
2、2K-H型 差動輪系 24種
3、3K周轉輪系 1種
4、定軸輪系 1種
5、復合輪系 2種
6、運動分解、合成 2種
四、主要技術參數
1、實驗臺機架外形尺寸1200mm×450mm×800mm（長×寬×高）
2、旋轉電機功率N=60W、 220V、轉速：輸出轉速n=10轉/分。
五、 該實驗臺配備了輪系及空間機構虛擬三維實體裝配搭接軟件；
1、該軟件建有三維零件庫，配有零件功能和應用文字說明。
2、軟件能完成實驗臺運動副和桿組拼接方法的軸向爆炸式動畫演示。并配有相應的運動副簡圖及文字說明。
3、軟件完成16種空間機構的組裝及運動演示。能進行軸向爆炸式分離和組合動畫演示，并配有相應的機構簡圖及文字說明。
4、軟件具有機構搭接的組裝干涉錯誤的判斷功能，并給出判斷后的機構組件正確的安裝順序清單，提供給學生實踐操作作用。
六、附件
1、搭接圖一套共六張
2、搭接明細表一份
3、零部件明細表一份（代裝箱單）
