產品名稱：JGMY-560材料力學綜合測試分析實驗臺(需要配套 靜態應變儀使用)
材料力學綜合測試分析實驗臺 可以滿足國家教委211工程對材料力學實驗室評估的各項要求及材料力學實驗教學大綱的要求。
實驗臺 采用了在一臺設備上可以完成多項實驗任務，并且各種實驗內容之間的轉換非常方便，是各大專院校提高實驗教學質量、搞好實驗室開放工作的首選設備。
一、 技術指標：
1、裝置主體采用左右旋轉結構切換實驗項目。
2、最大試驗力：500kG。
3、最大實驗行程：280mm 。
4、電源電壓：AC220V±10%/50Hz。
5、外形尺寸：（高）1000mm×（寬）680mm×（厚）430mm。
6、整機重量：≤100kG。

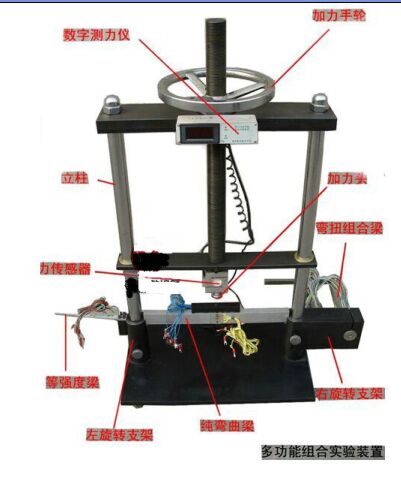

7、多功能組合實驗裝置由立柱、底盤、加力手輪、力傳感器、數字測力儀、加力頭、左右旋轉支架（裝有定位鎖緊螺母），等強度試驗梁，純彎曲實驗梁，彎扭組合實驗梁，溫度補償塊等組成。
二、 可開設實驗項目：
1、彎曲正應力分布規律實驗。
2、彎扭組合變形薄壁桶應力測定實驗。
3、等強度梁應變電橋接線實驗。
4、壓桿定穩實驗。
5、改進型元件的貼片設計及其應用研究。
6、復合梁的貼片設計及其應用研究 。
7、位移互等定理實驗。
8、剪切彈性元件的貼片設計及其應用研究。
9、材料彈性性能E，μ測定實驗。
10、偏心拉伸實驗。
11、復合梁應力測定實驗。
12、組合梁應力測定實驗。
13、彈性模量G的測定。
14、電阻應變片靈敏系數K標定實驗。
15、結合靜態應變儀分析軟件做更多的自主設計性實驗。

一、 靜態應變儀 概述:

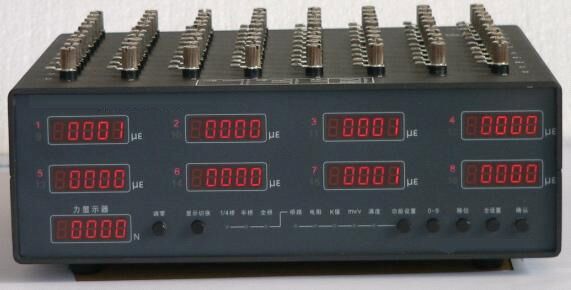

靜態應變儀是一種裝有微處理芯片的數字式應變儀，該儀器采用九個窗口同時顯示，測力與應變測量同時進行且互不影響。該儀器通過USB-RS485轉換器與計算機通訊，在操作系統Win98/2000，XP平臺上運行。一臺計算機可控制多臺應變儀,實現自動監測，圖表顯示，計算繪圖，文件處理等多項功能。亦可脫機操作,單臺使用。 該儀器軟件功能豐富，操作簡便，可廣泛應用于機械、土建、車輛、船舶、鐵路、橋梁、港口、堤壩等工程領域對結構應力的測量分析，尤其適合高等院校對材料、結構、工程力學的教學實驗及小型工程測試。
二、 靜態應變儀 具有如下特點：
硬件指標：:
?既可以通過儀器只接測試，也可以聯計算機操作。
?8個窗口顯示8個通道的應變值，經過切換，顯示另外8個通道的應變值。第九個窗口顯示力值。
?每個通道對應的應變片K值、電阻、橋路狀態均可單獨設置，自動扣零。
?采用接線柱接線，性能可靠，使用方便。
?存儲器容量：128MB
?可擴展多媒體教學模塊
軟件指標:
?中文WinXP，Win7菜單操作系統
?16點棒圖，數字監視圖，X-Y監視圖，T-Y ，監視圖
?定時，手動測量
?EXCEL可調用數據格式
三、 主要參數:
1.測 點 數：1點測力，16點應變，USB-RS485轉換器與計算機通訊，可多臺級聯，擴展至100臺
2.采樣速率：20Hz
3.橋路激勵：DC 2V
4.橋路電阻：120Ω，240Ω，350Ω
5.測量范圍：±19999με
6.誤 差：±0.3% ±2字
7.平衡范圍：±19999με
8.平衡模式：初始值記憶，自動扣除
9.靈敏系數：1.00～9.99
10.橋路形式：半橋（公共補償片），半橋，全橋
11.穩 定 度：±3με/2h. 1με/℃
12.傳感器滿度范圍：100N～10000N
13.顯示：指示燈顯示測點序號，5位LED顯示應變值，5位LED顯示力值。
14.接 口：RS485串行接口
15.工作環境：0～40℃；20～85%RH
16.尺 寸：280(寬)×90(高)×230(深)mm(不含突出部分)
17.質 量：約3kg.
