序號

名稱

規格

數量

單位

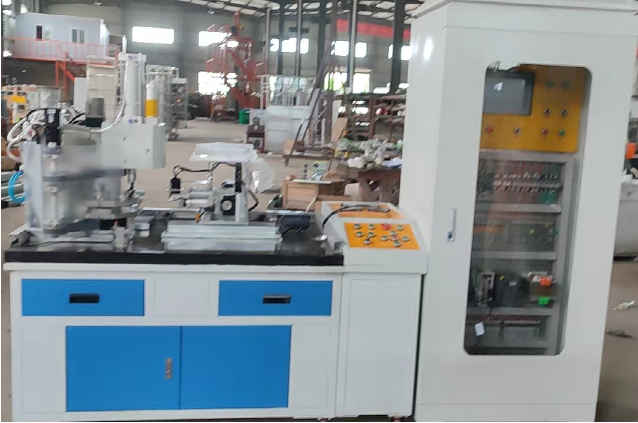

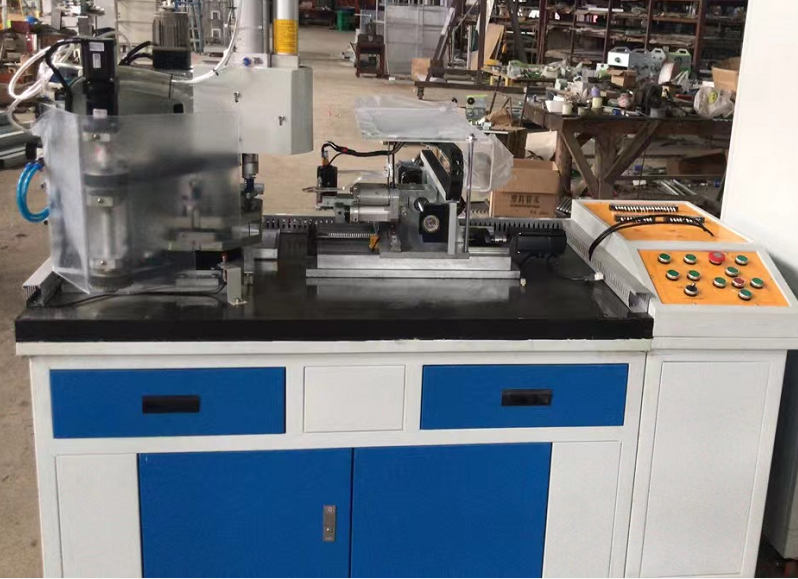

1

實訓臺

鐵質雙層亞光密紋噴塑結構， 40mm 厚鑄件平板臺面，桌子下方設有儲存柜，柜子上方設有 2 個抽屜

1

臺

2

電氣控制柜

電源控制模塊

由三相電源總開關（帶漏電和短路保護）、三相熔斷器、交流接觸器、中間繼電器、開關電源、鑰匙開關、急停按鈕、停止啟動按鈕（紅、綠）、系統控制旋鈕開關及指示燈等組成，可提供系統電源（交流 380V ，交流 220V, 直流 24V ），可擴展電源（交流 220V 一組，直流 24V 三組）

1

套

3

可編程控制器模塊

SMART CPU ST60 DC/DC/DC 主機，模塊本體集成一個以太網接口和一個 RS485 接口 ,36 路數字量輸入， 24 路數字量輸出

1

套

5

觸摸屏模塊

觸摸屏， 10.2 英寸液晶顯示，供電電源 DC24V ，帶網絡接口、 USB 接口、串口等

1

套

6

電機及電機驅動模塊

伺服電機驅動器具備轉矩、速度、位置、點對點定位及混合模式切換功能， 220V 級

1

套

7

電器擴展模塊

DC24V 紅色、綠色指示燈、蜂鳴器各 1 只，二位旋鈕開關 1 只，按鈕（不帶燈） 2 只

1

套

8

傳感器部分

主要由接近開關（ LE4-1K 、 GKB-M0524NA ）、紅外線光電開關（ SA005-1K ）、氣液增壓缸磁性開關、緊湊型氣缸磁性開關、固定氣缸磁性開關、筆形氣缸磁性開關等組成

9

機械設備部件

傳動機構

主要包含同步帶傳動（同步輪為 XL050BF 系列，同步帶為 XL050 系列）、鏈傳動（ 08B 單排鏈條）等典型傳動機構

1

套

10

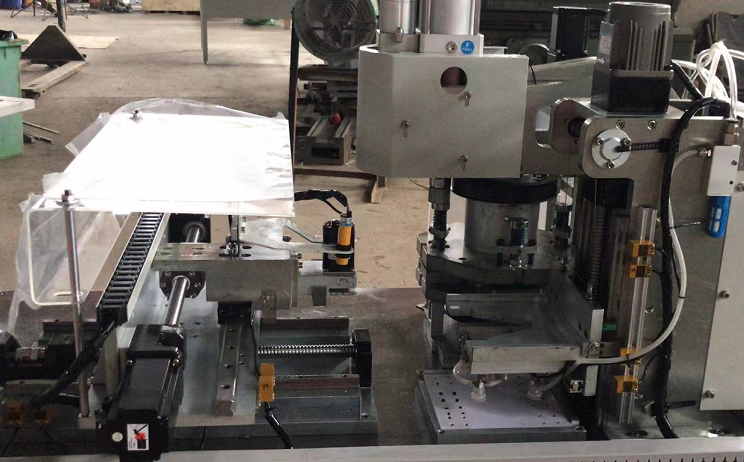

二維送料部件（十字滑臺）

主要由滾珠絲杠螺母副（長度分別為 508mm 、 605mm ；公稱直徑 20mm ；導程 5mm ；右旋）、直線導軌和滑塊（長度分 470mm 、寬度 15mm 、長度分 550mm 、寬度 23mm 兩種）、工作臺面（底板、中滑板、上滑座）、軸承（角接觸軸承 7202AC 、深溝球軸承 6202-2RZ ）、軸承座（為保證絲桿高度可調故軸承座中心高度為兩

種）、端蓋、等高塊、墊塊、導軌壓緊塊、導軌定位塊等組成；為保證設備的穩定性，工作臺面及軸承座全部采用精密鑄造工藝加工而成

1

套

11

自動上下料機構（倉庫）

主要由工件儲存箱、配重箱、真空吸盤（ PAFS-15 × 10 3 個）、四通、鏈輪（ 08B ）、鏈條（ 08B 單排鏈條）、同步帶輪（ XL050BF 系列）、同步帶（ XL050 系列）、軸承座、深溝球軸承（ 6004-2RZ ）、底座等組成

1

套

12

轉塔部件

主要由上下模盤定位銷、下模盤下料孔、（ 08B ）、鏈條（ 08B 單排鏈條）、上模盤、下模盤、傳動軸、彈性聯軸器、圓錐滾子軸承（ 32004 、 32907 、 32909 ）、支座、端蓋等組成

1

套

13

模具

主要由上模總成、上模導套、下模定位塊（ 2 塊）、下模、模具校棒等組成

3

套

14

自動沖壓機構

主要由 沖床床身、齒輪、 端蓋、曲軸、軸瓦、支架、電機座、軸承、卸荷式帶輪裝置等組成

1

套

15

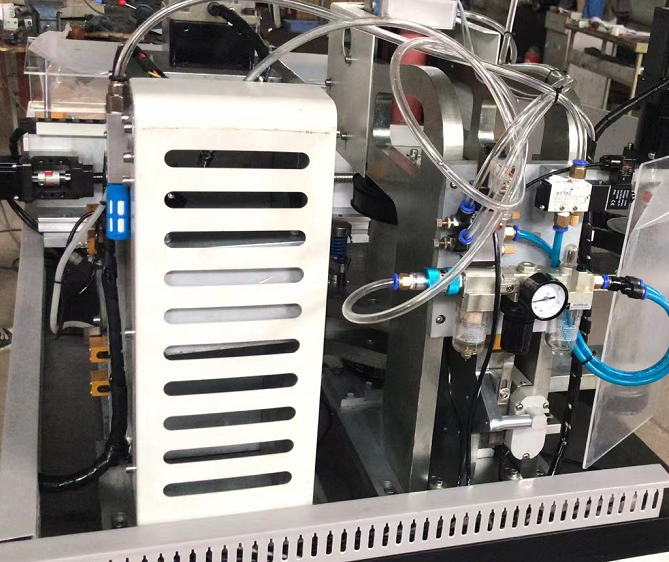

氣動模塊

主要由自動沖床床身、氣液增壓缸（ APTC-50-20-1T-F 加磁石）等組成，為保證設備的穩定性自動沖床床身采用精密鑄造工藝加工而成

1

套

序號

名稱

規格

數量

單位

16

工具

電工工具套件

含數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、螺絲刀、鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲等

1

套

17

紫銅棒

一頭φ 18 、一頭φ 14 和φ 30 各 1 根

2

根

18

拉馬

150 mm

1

件

19

一字螺絲刀

10 〞通芯一字螺絲刀

1

把

20

橡皮錘、榔頭

圓頭鐵錘（ 1.5 磅）、鉗工錘（ 500g ）、橡皮錘各 1 把

1

套

21

扳手組件

9 件套內六角扳手； 150mm 、 250mm 活動扳手各 1 把；開口 14-17 和開口 7 呆扳手 1 套；開口 17-19 棘輪梅花扳手 1 把； M14 、 M18 、 M22 圓螺母扳手 1 套

1

套

22

截鏈器

•  420 ～ 530

1

把

23

軸承裝配套筒

45 號鋼   長度 200mm

2

個

24

銼刀

什錦銼、中扁銼

1

套

25

活動手柄

螺紋為 M8

1

套　

26

量具

劃線平板

300mm × 300mm

1

塊

27

游標卡尺

測量范圍： 0 ～ 300mm ，分度值： 0.02mm

1

把

28

深度游標卡尺

測量范圍： 0 ～ 200mm ，分度值： 0.02mm

1

把

29

直角尺

200 × 130 × 12.5mm

3

把

30

調試芯棒

長為 70mm ，直徑為 35mm

2

把

31

杠桿式百分表

0 ～ 0.8mm ，分度值： 0.01mm ；含轉接頭、磁性表座

1

個

32

百分表

0 ～ 10mm ；含轉接頭、磁性表座

1

個

33

千分尺

0 ～ 25mm

1

把

34

鋼直尺

500mm

1

把

35

塞尺

測量范圍： 0.02 ～ 1.00mm

1

把

36

操作臺

鐵質雙層亞光密紋噴塑結構，設有兩個抽屜（帶鎖）分別用于放置工具及資料，抽屜下方分兩層隔層設計可放置零部件、配件等

1

臺

37

圖紙懸掛架

圖紙懸掛架固定在操作臺上，采用框架式結構，結構緊湊、牢固、美觀大方，既可起操作時的防護作用，又可掛置工、量具及圖紙，帶有托盤可放置小型零部件。

1

臺

38

配件

零件盒、編程電纜、產品配套光盤（軟件、使用手冊、程序等）

1

套

39

通用機電視頻教學軟件

本視頻以機電設備安裝與維修綜合實訓平臺為依托，呈現形式以動畫加語音講解，重點展示設備的組成結構、操作方法、工作流程等內容，使學生對實訓平臺有一定的了解，為后期的實操訓練提供幫助

1

套

40

機電設備安裝與維修 3 仿真教學軟件

軟件采用 Flash 與 3D 虛擬仿真技術相結合，通過三維拆卸動畫、三維裝配動畫、模擬拆裝等方式，生動地展示了機械傳動機構、二維送料部件（十字滑臺）、自動上下料機構（倉庫）、轉塔部件、模具、自動沖壓機構等模塊的拆卸和裝配過程，以及電氣部分的三維模擬與仿真。可實現以下功能： （現場演示）

1. 設備相關基本知識及介紹

2. 設備主要組成器件的結構及工作原理

3.PLC 的基本知識及編程方法的介紹

4. 機械傳動機構的虛擬拆裝、三維動畫演示

5. 二維送料部件（十字滑臺）的虛擬拆裝、三維動畫演示

6. 自動上下料機構（倉庫）的虛擬拆裝、三維動畫演示

7. 轉塔部件的虛擬拆裝、三維動畫演示

8. 設備整機的三維動畫操作與演示

9. 電氣部分連線三維模擬與仿真

1

套

41

型材電腦桌

用于放置計算機，下方裝有四個帶剎車的萬向輪，尺寸： 5 60mm * 450mm * 850mm

1

臺

42

電腦

用戶自備
