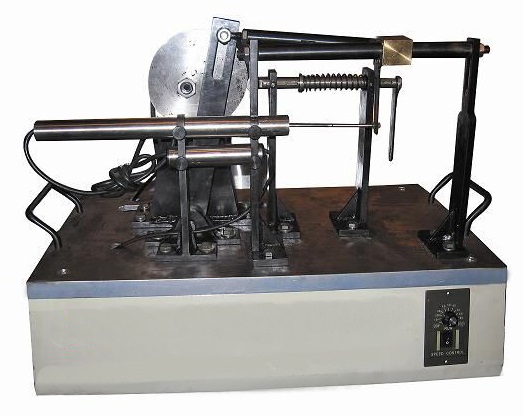

產品名稱：JGMY-552B曲柄滑塊導桿凸輪機構實驗臺
曲柄滑塊導桿凸輪機構實驗臺 實驗內容：
1 、曲柄滑塊、曲柄導桿滑塊機構、凸輪機構的實物拼裝。
2 、檢測滑塊的位移、速度、加速度。并實時顯示變化曲線。
3 、檢測凸輪的速度、加速度、角速度。并實時顯示變化曲線
4 、連桿上點的運動軌跡分析
二、 主要技術參數：
1 、供電電源：220V/50HZ；
2 、90YY(YS)-90F直流帶齒輪減速機電機功率：125W
3 、凸輪基圓半徑60mm，最大升程30mm，滾子半徑8mm
4 、曲柄擺角31度，曲柄長度30-50可調；導桿長度200-250可調，連桿長度180-250可調，滑塊最大行程130mm
5 、光柵角位移傳感器：1000柵
6 、直線位移傳感器：160L
7 、外型尺寸：700×480×420mm
8 、電機調速范圍：0—250r/min
9、隨機工具及附件各一套
三、 性能特點：
1、可進行曲柄滑塊機構及曲柄導桿滑塊機構、凸輪機構的拼裝。
2、比較曲柄滑塊機構及曲柄導桿滑塊機構的性能差別。
3、可對各種運動規律（8種）的直動從動桿凸輪機構的運動進行比較。
4、所有桿構件長度及滑塊偏心距均可進行無級調節，分析該參數改變，對機構運動特性的影響。
5、檢測系統集數據采集與電機調節控制于一體。檢測系統采用先進的AVR系列單片機系統，以串口通訊，測試數據精度高、速度快、穩定。
6、該系統配套軟件以AVR為平臺制作開發，其內容豐富，包括實驗錄像、實驗臺介紹、機構虛擬設計、機構的虛擬運動、機構運動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的特點。
7、驅動直流電機可進行無級調速，以滿足實驗機構的不同運動要求
