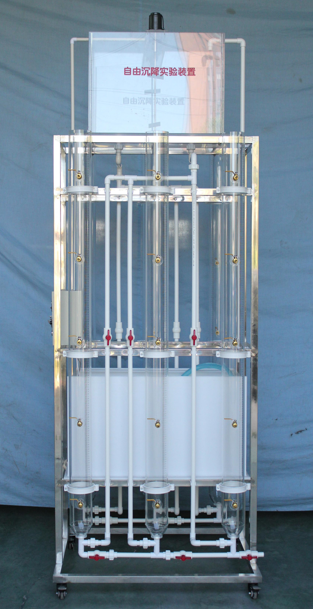

自由沉降實驗臺設備 JGTG-114 型自由沉降實驗裝置 （ 6 組）
一、實驗?zāi)康模?
沉淀是水污染控制中用以去除水中雜質的常用方法。沉淀可分為四種基本類型：即自由沉淀、凝聚沉淀、成層沉淀、壓縮沉淀。自由沉淀用以去除低濃度的離散性顆粒如砂礫、鐵屑等。這些雜質顆粒的沉淀性能，一般都要通過實驗測定。
本實驗采用測定沉淀柱底部不同歷時累計沉泥量方法，找出去除率與沉速的關系。
通過本實驗希望達到下述目的：
-
初步了解用累計沉泥量方法計算雜質去除率的原理和基本實驗方法；
-
比較該方法與累計曲線（或重深分析曲線）法的共同點；
3 、加深理解沉淀的基本概念和雜質的沉降規律。
二、主要技術指標及參數：
1 、環境溫度： 5 ℃ ～ 40 ℃
2 、 沉淀柱直徑 : 100mm×1700mm
3 、 裝置外形尺寸： 8 00 mm× 7 00 mm×2500 mm 數量： 6 組 ( 根 ) 、
4 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 22 0W ，安全保護：具有接地保護、漏電保護、過流保護； 、
三、 主要配置：
1 、 沉淀柱 6 套（包括標尺）：透明有機玻璃材質、壁厚 6 mm ， Φ100mm×1 7 00mm ，沉淀柱上設溢流管、取樣管、進水及放空管各一個；
2 、 原水箱 1 個：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；
3 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、
4 、 304 不銹鋼 潛 水泵 1 臺：額定流量 25L/min 、額定揚程 5m 、額定功率 150W ；
5 、 布水管道閥門 6 套（ UPVC 給水管閥）；
6 、 銅制 球 閥 取樣口、 5 只 / 根，共計 30 只；
7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
8 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
9 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

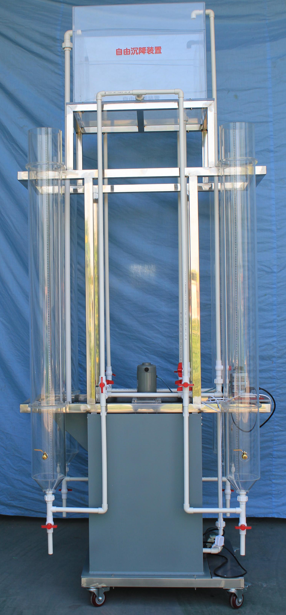

JGTG-115 型 自由沉降實驗裝置（ 4 組）
一、實驗?zāi)康模?
沉淀是水污染控制中用以去除水中雜質的常用方法。沉淀可分為四種基本類型：即自由沉淀、凝聚沉淀、成層沉淀、壓縮沉淀。自由沉淀用以去除低濃度的離散性顆粒如砂礫、鐵屑等。這些雜質顆粒的沉淀性能，一般都要通過實驗測定。
本實驗采用測定沉淀柱底部不同歷時累計沉泥量方法，找出去除率與沉速的關系。
通過本實驗希望達到下述目的：
1 、初步了解用累計沉泥量方法計算雜質去除率的原理和基本實驗方法；
2 、比較該方法與累計曲線（或重深分析曲線）法的共同點；
3 、加深理解沉淀的基本概念和雜質的沉降規律。
二、主要技術指標及參數：
1 、環境溫度： 5 ℃ ～ 40 ℃
2 、 沉淀柱直徑 : 100mm×1700mm
3 、 裝置外形尺寸： 7 00 mm× 7 00 mm×2500 mm 數量： 4 組 ( 根 ) 、
4 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 22 0W ，安全保護：具有接地保護、漏電保護、過流保護； 、
三、 主要配置：
1 、 沉淀柱 4 套（包括標尺）：透明有機玻璃材質、壁厚 6 mm ， Φ100mm×1 7 00mm ，沉淀柱上設溢流管、取樣管、進水及放空管各一個；
2 、 原水箱 1 個：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；
3 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、
4 、 304 不銹鋼 潛 水泵 1 臺：額定流量 25L/min 、額定揚程 5m 、額定功率 150W ；
5 、 布水管道閥門 6 套（ UPVC 給水管閥）；
6 、 銅制 球 閥 取樣口、 5 只 / 根，共計 20 只；
7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
8 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
9 、 不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成
。
