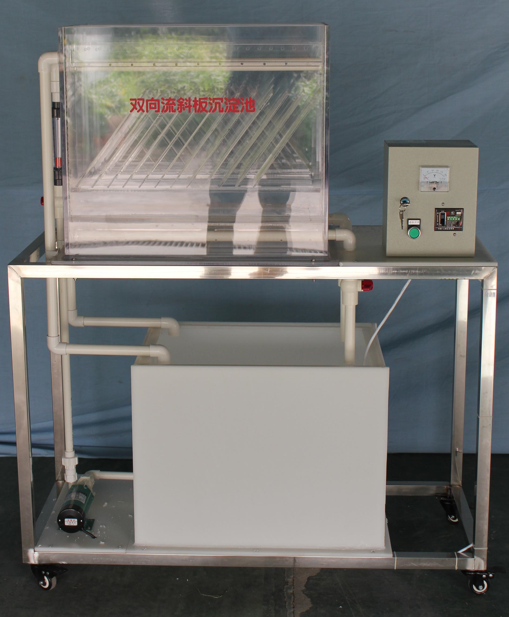

雙向流斜板沉淀池實驗臺 JGTG-117型雙向流斜板沉淀池實驗裝置

一、實驗目的：

水中懸浮顆粒依靠重力作用，從水中分離出來的過程稱為沉淀。斜板沉淀池是把與水平面成一定角度（ 60 0 與 45 0 ）的眾多斜板放置于沉淀池中構成。

通過實驗希望達到以下目的：

1 、通過進行雙向流斜板沉淀池的模擬實驗，進一步加深對其構造和工作原理的認識；

2 、進一步了解斜板沉淀池運行的影響因素；

3 、熟悉雙向流斜板沉淀池的運行操作方法。

二、實驗裝置工作原理：

根據淺層理論，在沉淀池有效容積一定的條件下，增加沉淀面積，可以提高沉淀效率。斜板沉淀池實際上是把多層沉淀池的底板做成一定的傾斜度，水在斜板的流動過程中，水中顆粒則沉于斜板上，當顆粒積累到一定程度時，便自動滑下。從改善沉淀池水力條件的角度來分析，由于斜板沉淀池水力半徑減小，從而使雷諾數 Re 大為降低，而弗勞德數 Fr 則大為提高。一般來講斜板沉淀池中的水流基本上屬層流狀態。

三、 主要技術指標及參數 ：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 0. 3 ～ 0. 5 m3/h

3 、設計進、出水濁度：

進水： 濁度 60 o ～ 100o 出水： 10o ～ 20o

進水： SS 80 ～ 160mg/L 出水： 8 ～ 16 mg/L

進水： pH 值 6 ～ 9 出水： 6 ～ 9

4 、 外形尺寸： 900mm×500mm×1500mm 、

5 、

6 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 37 0W ，安全保護：具有接地保護、漏電保護、過流保護；

四、 主要參數及配置：

1 、 雙向流斜板沉淀池體 1 套：透明有機玻璃材質、厚度 10mm ，斜板 1 套：透明有機玻璃材質、厚度 6mm ，斜板傾角 60o ；

2 、 原水箱和清水箱各 1 個：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；

3 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、

4 、 防腐蝕 進 水泵 1 臺 ：最大 流量： 16L/min 、 最大 揚程： 2 .4m 、

5 、 流量測量與調節：轉子流量計，污水流量 1 個（量程 6 0- 6 00L/H ）；

6 、 配水管閥門、排水管、排泥槽、排泥管；

7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器、電壓表、 帶鎖 按鈕開關、線 管 等組成，

8 、 配套 UPVC 連接管道和閥門。

9 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
