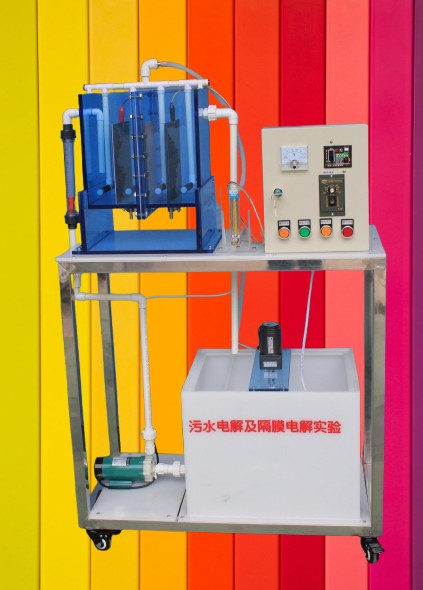

隔膜電解實驗臺設備 JGTG-135 型隔膜電解實驗裝置 5-10 L/h

一、實驗目的：

在電解質溶液中進行電導過程時，實際上同時有化學反應發生。借助于外加電流的作用而發生化學反應，把電能轉化為化學能的過程稱為電解。利用電解過程中的電極反應和二級反應，可以使水中雜質轉化形態，除氧化還原反應外還可以發生其它反應過程，最終達到消除污染的目的。

本裝置是電解法處理污水的教學演示和動態試驗設備。通過試驗希望達到以下目的：

1 、了解電解法的工作原理

2 、了解電解法試驗裝置的主要組成和電解槽內部構造

3 、掌握運行操作方法

4 、探討電壓、電流、電解時間、電極間距、愿水濃度和 pH 值等因素對去除效率和能耗的影響。

二、裝置的工作原理：

連接電源正極的電極，從溶液中接受電子，輸送給外部電源，對溶液內部它被稱為陽極。在溶液中陰離子遷移趨向陽極，并在陽極上給出電子，發生的是氧化反應；陽離子遷移趨向于陰極，并從陰極上接受電子，發生的是還原反應。

若用銅或鐵等金屬作為陽極，具有可溶性， Al 、 Fe 以離子狀態溶入水中，經過水解反應可以生成基絡合物并發展成為無機高分子電解質。這類生物可以當作混凝劑對各種含有懸浮物、膠體的污水進行處理。

當電極采用不溶性電極時，電解時在陽、陰極表面可以大量生成氫氣和氧氣，以微小氣泡逸出。在氣泡脫離電極從水層中上升的過程中，可以吸附水中微粒雜質浮至水面，經收集后除去。

三、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 5 ～ 10 L/h

3 、 工作電壓： 0-60V （ DC ）、

4 、設計進、出水水質范圍：

5 、進水 BOD 5 300 ～ 600mg/L 出水 50 ～ 100 mg/L

6 、進水 COD 600 ～ 1200mg/L 出水 100 ～ 200 mg/L

7 、進水 SS 100 ～ 300mg/L 出水 30 ～ 50 mg/L

8 、進水 pH 6 ～ 9 出水 6 ～ 9

9 、 裝置 外形 總尺寸： 5 00mm×4 0 0mm×1 2 00mm 、、

10 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 30 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

四、 主要配置：

1 、 電解槽 1 套：透明有機玻璃材質、壁厚 10 mm （ 25 0mm × 20 0mm× 25 0mm ） 、

2 、 防腐蝕 提升磁力 進 水泵 1 臺 ：最大 流量： 16L/min 、 最大 揚程： 2 .4m 、

3 、 轉子液體流量計 1 只、（量程 2 - 2 0L/H ）；

4 、 直流可控直流電源 1 套； 0~60V 、 0 ～ 5A ，輸出方式：單路，三位數顯，

5 、 陰陽電極板 組成 ： 紫銅板 1 塊、石墨板 1 塊、 離子交換膜 1 只 、

6 、 原水箱和清水箱各 1 只：白色 8 mm 厚 PP 板，

7 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套：功率 6 W 、轉速 8 0rpm ；

8 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

9 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

10 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成



。
