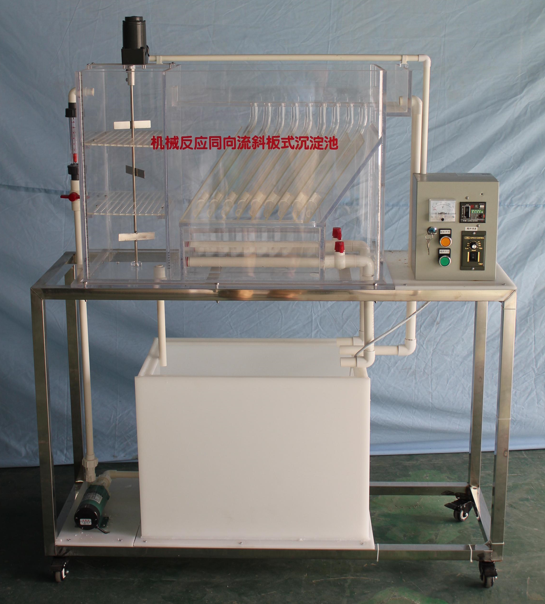

機械反應同向流斜板沉淀池實驗裝置 JGTG-110 型機械反應同向流斜板沉淀池

一、實驗目的：

給水處理中澄清工藝通常包括混凝、沉淀和過濾，處理對象主要是水中懸浮物和膠體雜質。原水加藥后，經混凝使水中懸浮物和膠體形成大顆粒絮凝體，而后通過沉淀池進行重力分離。機械反應斜管沉淀池就是混凝、沉淀兩種功能的凈水構筑物。本模型就是展示機械反應池和斜管沉淀池內部構造的演示裝置。希望達到以下目的：

1 、通過對有機玻璃 裝置 直接地觀察，加深對組成的各個部分的了解；

2 、掌握機械反應池和斜板沉淀池水流方向和操作使用方法，觀察絮體生成和沉淀的狀況。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 0. 3 ～ 0. 5 L/h

3 、設計進、出水濁度：

進水： 濁度 60 o ～ 100o 出水： 10o ～ 20o

進水： SS 80 ～ 160mg/L 出水： 8 ～ 16 mg/L

進水： pH 值 6 ～ 9 出水： 6 ～ 9

4 、 裝置外形尺寸： 1000mm× 40 0mm×1500mm 、

5 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 37 0W ，安全保護：具有接地保護、漏電保護、過流保護； 、

三、 主要配置：

1 、 本體由機械反應池和同向斜板沉淀池兩部分組合在一起；

2 、 高、中、低三級混凝攪拌機械反應池 3 組：透明有機玻璃材質、厚度 10mm ，配減速電機 1 臺、電機調速器 1 套；

3 、 同向斜板沉淀池：透明有機玻璃材質、厚度 10mm ，含斜板 1 套（透明有機玻璃材質、厚度 6mm ，斜板傾角 60o ）；

4 、 原水箱和清水箱各 1 個：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；

5 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套； （功率 25W 、轉速 90rpm ）、

6 、 防腐蝕 進 水泵 1 臺 ：最大 流量： 16L/min 、 最大 揚程： 2 .4m

7 、 加藥蠕動泵 1 臺、 流量范圍： 0.008-460mL/min 、儲藥槽 1 個；

7 、 流量測量與調節：轉子流量計，污水流量 1 個（量程 6 0- 6 00L/H ）；

8 、 配水管閥門 1 套、排水管 1 套、排泥槽與排泥管 1 套；

1 、 實驗臺面（ 8 mm 厚 PP 白色板）、

12 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

13 、 配套 UPVC 連接管道和閥門。

14 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
