臭氧脫色實驗臺設備 JGTG-147 型臭氧脫色實驗裝置

一、實驗目的：

臭氧是一種強氧化劑。它的氧化能力在天然元素中僅次于氟。臭氧在水處理中可用于除臭、殺菌、脫色、除鐵、除氰化物、除有機物等。本裝置是利用臭氧脫色的演示實驗。通過本實驗希望達到以下目的：

1 、通過調節臭氧不同的濃度來測定其反應時間及效果等。

2 、通過對有機玻璃的直接觀察，了解臭氧脫色的情況。

二、實驗裝置的工作原理：

臭氧對脫色、殺菌、除臭都有顯著效果，列如酚與臭氧反應，首先被氧化成鄰苯二酚，接著鄰苯二酚繼續氧化成鄰醌。如果在處理過程中有足夠的臭氧，則氧化反應繼續下去。在反應中只有少量的酚能完全氧化為二氧化碳和水。本實驗裝置是只進行臭氧脫色實驗。臭氧作為氧化劑先后通過 3 根氧化柱漸漸被吸收分解。在反應柱中放置 聚炳烯 填料球能增加臭氧的接觸面積，達到更好的脫色效果。

三、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、 處理水量 100 L/h ；

3 、臭氧能去除水中雜質有：除臭殺菌、脫色、除鐵、除氧化物、除有機雜質。

3 、設計進、出水質范圍：

進水： 濁度（帶有顏色） 1 ° ～ 5° 出水： 無色 1° ～ 2°

注：出水無顏色，濁度好轉

4 、 反應 柱 尺寸： ?80mm×1300mm （ 2 根 ） 、

5 、 裝置外形總尺寸： 1 1 00mm×400mm×1600mm 、

6 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

四、 主要配置：

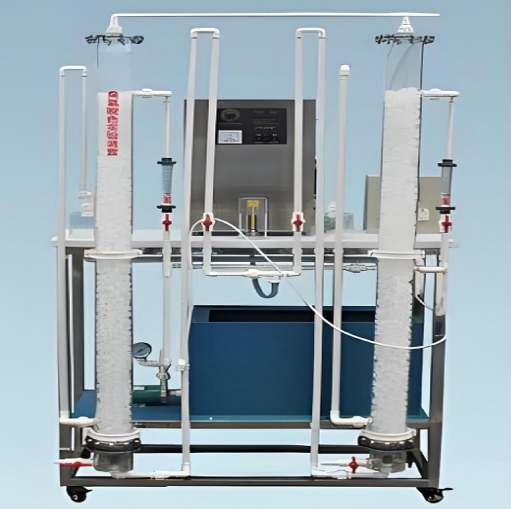

1 、 本裝置主體為 二 根反應柱：透明有機玻璃材質、壁厚 6 mm ， ? 8 0mm×1 3 00mm ；

2 、 臭氧發生器 1 臺：臭氧發生器 1 臺， 產氣 5g/h 、空氣源、風冷、氣量可調節、殺菌效率： >99% ； 304 不銹鋼外殼，抗氧化能力強；

3 、 防腐蝕 磁力 進 水泵 1 臺、 最大 流量： 16L/min 、 最大 揚程： 2 .4m 、

4 、 壓力表 1 只 ( 壓力 0 ～ 0.6) 、

5 、 流量測量與調節：轉子流量計，液體流量 2 個（量程 10-100L/H ），氣體流量 2 個（量程 3 0~ 3 00L/h ）；

6 、 原水箱和清水箱各 1 個：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；

7 、 攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 90rpm ）、

8 、 聚炳烯填料球 2 套（填料高度： 60 ～ 70% 柱高）；

9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

10 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

11 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
