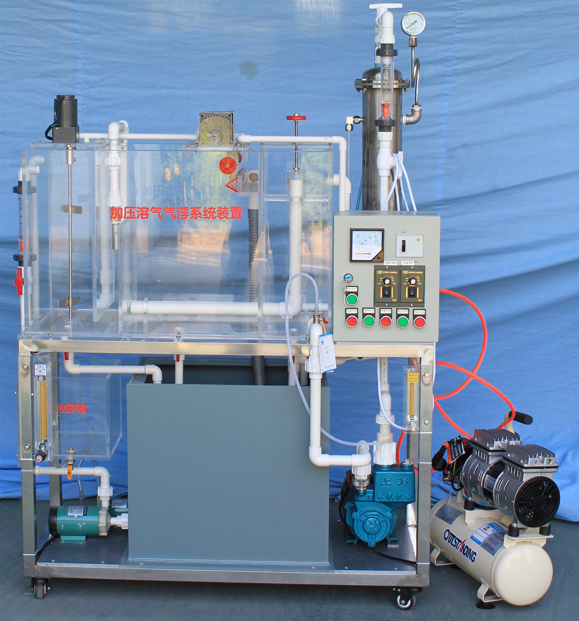

平流式加壓氣浮設備JGTG-101型平流式加壓氣浮實驗裝置設備

一、實驗目的：

氣浮實驗是研究比重近于 1 或小于 1 的懸浮顆粒與氣泡粘附上升。

通過本實驗，希望達到下述目的：

1 、進一步了解和掌握氣浮凈水方法的原理及工藝流程；

2 、掌握氣浮法設計參數“氣 - 固比”及“釋氣量”的測定方法及整個實驗的操作技術。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量 0.3 m 3 / h ，

3 、 處理效率：懸浮物去除率達 95% 以上。

4 、 溶氣系統：溶氣壓力 0. 3 ~0.5MPa ，

5 、 氣泡顆粒大小直徑為 20-30μm ，

6 、 含氣體積比 ≥ 3% ，

7 、 釋氣量與飽和值比＞ 0.9 。

8 、回流比 30%

9 、 溶氣罐參數為； ?100× 8 00mm 、 304 不銹鋼材質、工作壓力 0. 3 -0.5Mpa （可調）、容積 13 L ；

10 、設計進、出水、濁度等：

進水 : 濁度： 50 ° ～ 100 ° 出水 ： 5 ° ～ 15 °

進水 : 顆粒雜質： 20 ～ 80mg/L 出水 ： 2 ～ 8 mg/L

進水 : pH 6 ～ 9 出水 ： 6 ～ 9

11 、 裝置外形尺寸：長 × 寬 =1200mm× 4 00mm×1700mm 、

12 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 18 00W ，安全保護：具有接地保護、漏電保護、過流保護；

三、 主要 配置：

1 、 平流式氣浮池：透明有機玻璃材質、厚度 10mm ，包含絮凝反應室、氣浮反應室、泥水分離室。

2 、電機刮渣系統裝置 1 套 （功率 25W 、轉速 15 0rpm ）、 304 不銹鋼攪拌槳 1 套。

3 、 防腐蝕 進水泵 1 臺 （額定流量 0. 6m3/h ，揚程 5m, 功率 20W ） 、

4 、 自吸式氣液混合泵 1 臺：流量 1m3/h 、揚程 40m 、轉速 2900r/min 、功率 0. 9 KW 。

5 、 空 氣壓縮 機 1 臺 （ 電源 220V 、 功率 55 0W 、 排氣量 36L/min ，壓力 0.4-0.8MPa ； 氣量容積 30L ） 、

6 、 304 不銹鋼溶氣罐 1 套 、 ?100× 8 00mm 、工作壓力 0. 3 -0.5Mpa （可調）、容積 13 L ；

7 、 銅制溶氣釋放器 1 只、 壓力表 1 只、安全閥 1 只。

8 、 轉子流量計 1 只、 （量程 60 - 60 0L/H ），

9 、 氣體流量 1 個（量程 3 0~ 3 00L/h ）。

10 、 進溶氣罐水流量計 1 只、 （量程 10 0~ 10 00L/h ）

11 、 加藥流量 計 （量程 0.25~2.5L/H ），

12 、 帶攪拌裝置加藥罐 1 套（有機玻璃材質）、 小型 加藥泵 1 臺。

13 、 水量移位器 1 套、

14 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 15 0rpm ）、

15 、 原水箱和清水箱 1 只： 白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈。

1 6 、 實驗臺面（ 8 mm 厚 PP 白色板）、

1 7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

18 、 配套 PPR 連接管道和閥門。

19 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成



。
