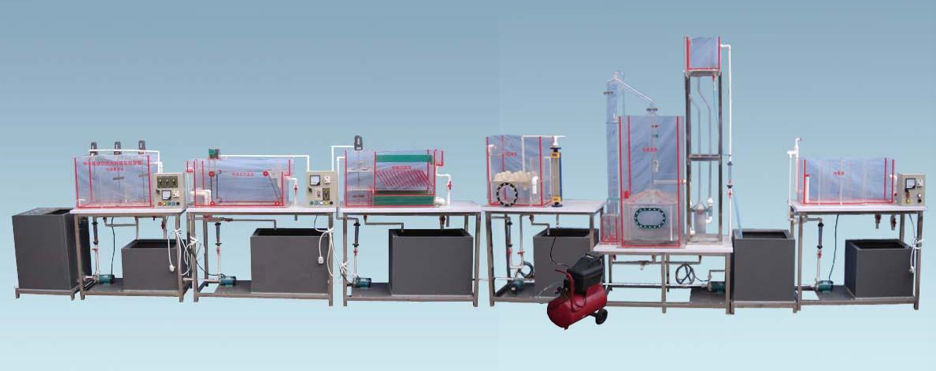

中小城鎮飲用水處理實驗平臺 JGTG-143 型中小城鎮飲用水處理實驗裝置

一、實驗目的：

給水處理中澄清工藝通常包括混凝、沉淀和過濾，處理對象主要是水中懸浮物和膠體雜質。原水加藥后，經混凝使水中懸浮物和膠體形成大顆粒絮凝體，而后通過沉淀池進行重力分離。機械反應斜板沉淀池就是混凝、絮凝沉淀兩種功能的凈水構筑物。本模型就是展示絮凝反應池和斜板沉淀池內部構造的實驗裝置。希望達到以下目的：

1 、通過對有機玻璃 裝置 直接地觀察，加深對組成的各個部分的了解；

2 、掌握機械反應池和斜板沉淀池水流方向和操作使用方法，觀察絮體生成和沉淀的狀況。

二、主要技術指標及參數：

1 、環境溫度： 5℃ ～ 45℃

2 、 處理水量 200 L/h ；

3 、 裝置外形尺寸： 長 67 00mm× 寬 4 5 0mm× 高 190 0mm 、

4 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 2 30 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板、厚度 10mm ，底板上安裝有放空閥，方便將水排凈；

2 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、

3 、 機械絮凝池 1 套 、 透明有機玻璃材質、厚度 10mm 、 長 5 00mm× 寬 30 0mm× 高 50 0mm 、

4 、 平流式沉淀池 1 套 、 透明有機玻璃材質、厚度 10mm 、 長 5 00mm× 寬 30 0mm× 高 40 0mm 、

5 、 斜管沉淀池 1 套 、 透明有機玻璃材質、厚度 10mm 、 長 5 00mm× 寬 30 0mm× 高 50 0mm 、

6 、 V 型濾池 1 套 、 透明有機玻璃材質、厚度 10mm 、 長 5 00mm× 寬 40 0mm× 高 60 0mm 、

7 、 無閥濾池 1 套 、 透明有機玻璃材質、厚度 10mm 、 長 45 0mm× 寬 45 0mm× 高 150 0mm 、

8 、 消毒池 1 套 組成。 透明有機玻璃材質、厚度 10mm 、 長 4 00mm× 寬 30 0mm× 高 40 0mm 、

9 、 防腐蝕 提升 進 水泵 5 臺 ：最大 流量： 16L/min 、 最大 揚程： 2 .4m 、

10 、 加藥 蠕動 泵 1 臺、 流量范圍： 0.008-460mL/min 、儲藥槽 1 個；

11 、 空 氣壓縮 機 1 臺 （ 電源 220V 、 功率 55 0W 、 排氣量 3 6L/min ， 氣量容積 8L ） 、

12 、進水 流量計 4 只、 （量程 60 - 60 0L/h ）；

13 、 電機攪拌器 5 套、 （功率 6 W 、轉速 15 0rpm ）、

14 、調速器 5 只、

15 、 中間水箱 5 個：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；

16 、 臺面（白色 8 mm 厚 PP 板）、

17 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

18 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

18 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
