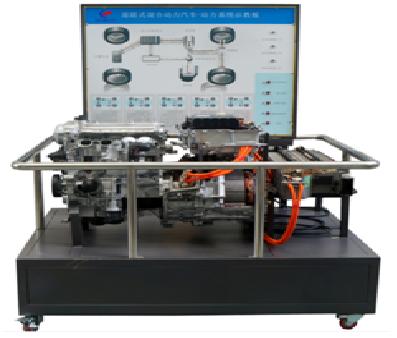

產品名稱：普銳斯混聯式混合動力系統解剖演示臺

以混合動力驅動系統總成、鎳氫電池組總成解剖、變頻器總成解剖、LED教學演示架等組成，通過示教板的演示，展示混合動力系統的工作過程，便于學生較快地掌握汽車混合動力系統的構造和原理，并能展示普銳斯混合動力系統的內部結構以及各部件的相對位置，可通過MCU控制系統模擬混合動力系統的啟動、一般行駛、全速行駛、減速行駛和停車等工況下的混聯式混合動力系統運行狀態。
?
2. 設備組成
實訓臺包含以下主要配件：①發動機總成*1個；②移動臺架*1臺；③變頻器總成*1個；④高壓線束*1套；⑤HV動力總成*1套；⑥減速電機總成*1套；⑦維修開關*1個；⑧變速器總成*1套。
3. 功能描述
1） 全面展示混聯式混合動力汽車動力系統內部結構，電動機M2、發電機M1進行局部解剖，外殼采用線切割剖面處理，能清楚表達內部結構和動力傳動關系，直接展示動力系統的工作過程，各部件的構造和安裝；
2） 把發動機變速箱進行部分解剖，采用控制器實現點火的控制，演示發動機工作時向HV鎳氫電池充電；
3） 以發光二極管進行系統流向的動態指示，可以動態模擬混合動力系統的啟動、一般行駛、全速行駛、減速行駛和停車等工況下的能量流動方向，電動機、發動機和發電機在各種工況下的運行狀態；
4） 混合動力驅動系統剖：能展現出M1.M2.單向離合的相關結構，實現動力傳遞過程；
5） HV鎳氫電池解剖：對電池進行單格電壓和整個HV鎳氫電池的檢測功能；
6） 變頻控制器解剖上蓋用透明亞克力板密封，能清楚的展示變頻控制器的內部結構及原理；
7） 利用不同顏色區分起動、充電等功能，方便區別各種系統，動力裝置驅動，各部分能正常運轉，220V交流電機，以12-15rpm的轉速驅動系統，使每個活動零部件達到運動狀態；
8） 實訓臺采用框架采用高強度歐標鋁型材制作，加以防撞膠條裝飾，堅固耐用外觀美麗，底部安裝4個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。
4. 技術特性
1） 臺架尺寸：長1.4m*寬1m*高1.8m
2） 框體材質：歐標工業銀色鋁型材/磨砂氧化
3） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕
4)? 系統電路圖噴繪方式：UV打印（系統電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）
5)? 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）
6)? 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。
5. 實訓項目
1) 模擬混合動力系統啟動工況工作演示；
2) 模擬混合動力系統一般行駛工況工作演示；
3) 模擬混合動力系統全速行駛工況工作演示；
4) 模擬混合動力系統減速行駛工況工作演示；
5) 模擬混合動力系統停車行駛工況工作演示；
6) 混合動力HEV工作模式；
8） 驅動系統動力傳遞路線；
9） 豐田普銳斯動力系統內部結構演示；
10） 豐田普銳斯傳動系統內部機構演示。
