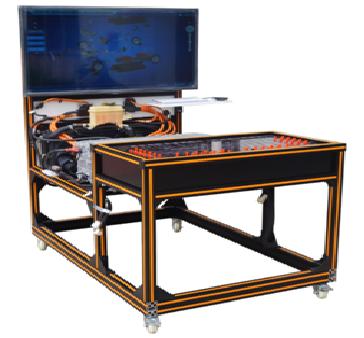

產品名稱：純電動汽車高壓控制系統實訓臺

產品名稱： 純電動汽車高壓控制系統實訓臺

產品描述： 總體概述 實訓臺選用比亞迪 e5 純電動汽車原車高壓電控總成，真實地呈現了高壓電控系統核心零部件之間的連接控制關系、安裝位置和運行參數，實現純電動汽車高壓電控總成系統教學

總體概述

實訓臺選用比亞迪 e5 純電動汽車原車高壓電控總成，真實地呈現了高壓電控系統核心零部件之間的連接控制關系、安裝位置和運行參數，實現純電動汽車高壓電控總成系統教學。



2. 設備組成

實訓臺包含以下主要配件：①高壓電控總成 *1 套；②移動臺架 *1 臺；③直流充電口 *1 個；④交流充電口 *1 個；⑤冷卻水壺 *1 套；

3. 功能描述

1 ） 高壓電控總成采用比亞迪最新電控技術，高壓電控總成包含電機控制器模塊、車載充電器模塊、 DC-DC 變換器模塊、高壓配電模塊、漏電檢測模塊等；

2 ） 教學臺后側安裝歐標直流快充和交流充電口，交流充電口支持交流 220VAC/7KW 慢充，不支持 380V 交流充電；注意必須確保地線連接可靠；

3 ） 教學臺具有 4 個測試工位，每個工位安裝有 4mm 的紅色和黑色測試端子，學生可在 4 個工位上同時對電信號進行測量，如電壓信號、電阻信息、頻率信號等；

4 ） 高壓電控總成箱蓋采用 30mm 厚透明亞克力板，可直觀觀察內部電子元件結構及線路連接；

5 ） 教學臺設有交流充電接觸器控制信號、主預充接觸器控制信號等實車故障，方便教師實現智能教學；

6 ） 教學臺配備故障設置和考核系統，實現故障設置與恢復，由教師設置故障，學員分析并查找故障點，故障點主要設置在低壓控制線路，即保證高壓系統安全，同時掌握實車故障處理能力；

7 ） 實訓臺檢測面板絲印高壓電控總成電路原理圖，檢測面板采用鋁塑板材質；檢測端子名稱采用彩色字體絲印，并標注與原理圖上線路連接關系對應的數字；

8 ） 高壓電控總成有獨立冷卻循環系統，冷卻系統由電子水泵、高壓電控總成內部水道、散熱器、水箱、電子風扇等組成，電子水泵和電子風扇采用直流 12V 電源驅動；

9 ） 實訓臺采用高強度歐標鋁型材制作，加以防撞膠條裝飾，堅固耐用外觀美麗，底部安裝 6 個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。

9) 實訓臺可與純電動汽車電驅動系統實訓臺、純電動汽車動力電池與管理系統實訓臺、純電動汽車電控助力轉向系統實訓臺、純電動汽車電控助力轉向系統實訓臺、純電動汽車車身電器系統實訓臺進行互聯互動，進行聯動式教學；
