汽車汽車油電混合動力系統解剖模型

產品名稱： 汽車油電混合動力系統解剖模型

產品描述：

1. 總體概述

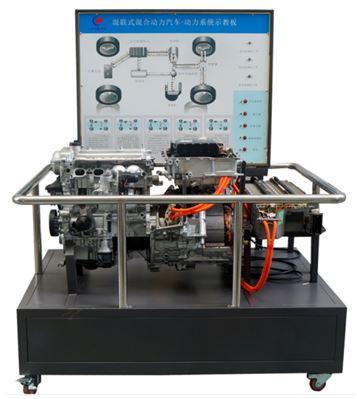

以混合動力驅動系統總成、鎳氫電池組總成解剖、變頻器總成解剖、 LED 教學演示架等組成，通過示教板的演示，展示混合動力系統的工作過程，便于學生較快地掌握汽車混合動力系統的構造和原理，并能展示普銳斯混合動力系統的內部結構以及各部件的相對位置，可通過 MCU 控制系統模擬混合動力系統的啟動、一般行駛、全速行駛、減速行駛和停車等工況下的混聯式混合動力系統運行狀態。



2. 設備組成

實訓臺包含以下主要配件：①發動機總成 *1 個；②移動臺架 *1 臺；③變頻器總成 *1 個；④高壓線束 *1 套；⑤ HV 動力總成 *1 套；⑥減速電機總成 *1 套；⑦維修開關 *1 個；⑧變速器總成 *1 套。

3. 功能描述

1 ） 全面展示混聯式混合動力汽車動力系統內部結構，電動機 M2 、發電機 M1 進行局部解剖，外殼采用線切割剖面處理，能清楚表達內部結構和動力傳動關系，直接展示動力系統的工作過程，各部件的構造和安裝；

2 ） 把發動機變速箱進行部分解剖，采用控制器實現點火的控制，演示發動機工作時向 HV 鎳氫電池充電；

3 ） 以發光二極管進行系統流向的動態指示，可以動態模擬混合動力系統的啟動、一般行駛、全速行駛、減速行駛和停車等工況下的能量流動方向，電動機、發動機和發電機在各種工況下的運行狀態；

4 ） 混合動力驅動系統剖：能展現出 M1.M2. 單向離合的相關結構，實現動力傳遞過程；

5 ） HV 鎳氫電池解剖：對電池進行單格電壓和整個 HV 鎳氫電池的檢測功能；

6 ） 變頻控制器解剖上蓋用透明亞克力板密封，能清楚的展示變頻控制器的內部結構及原理；

7 ） 利用不同顏色區分起動、充電等功能，方便區別各種系統，動力裝置驅動，各部分能正常運轉， 220V 交流電機，以 12-15rpm 的轉速驅動系統，使每個活動零部件達到運動狀態；

8 ） 實訓臺采用框架采用高強度國標鋁型材制作，加以防撞膠條裝飾，堅固耐用外觀美麗，底部安裝 4 個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。

4. 技術特性

1 ）臺架尺寸：長 1.4m* 寬 1m* 高 1.8m

2 ）框體材質：國標工業銀色鋁型材 / 磨砂氧化

3 ）主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕

4)  系統電路圖噴繪方式： UV 打印（系統電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）

5)  側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）

6)  承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。

5. 實訓項目

1) 模擬混合動力系統啟動工況工作演示；

2) 模擬混合動力系統一般行駛工況工作演示；

3) 模擬混合動力系統全速行駛工況工作演示；

4) 模擬混合動力系統減速行駛工況工作演示；

5) 模擬混合動力系統停車行駛工況工作演示；

6) 混合動力 HEV 工作模式；

7) 驅動系統動力傳遞路線；

8) 豐田普銳斯動力系統內部結構演示；

9) 豐田普銳斯傳動系統內部機構演示。
