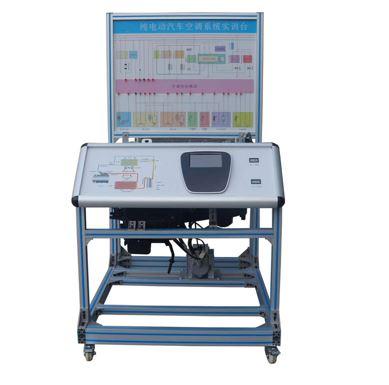

產品名稱：新能源電動汽車空調系統實訓臺

電動汽車空調系統實訓臺
選用新能源純電動車空調系統零部件，汽車空調電動壓縮機，通過調節轉速改變功率，采用72V磷酸鐵鋰動力電池包作為動力源，組成一臺與純電動車完全相同的空調系統，培養學員對新能源電動車空調系統故障分析和處理能力，適用于職業技術學院新能源課程教學。
2. 設備組成
實訓臺包含以下主要配件：①電動壓縮機總成*1個；②冷凝器總成*1臺；③蒸發器總成*1臺；④高低壓管路*1套；⑤PTC加熱裝置*1個；⑥空調控制面板*1套。
3. 功能描述
1） 產品采用單體電池3.3V50AH，鋁殼方形，共24串，總容量80V50AH一體式BMS電池管理系統，有主從通信、外部通信、狀態估算、安全管理、充放電管理、控制輸出、控制輸入、總壓檢測、絕緣檢測， 單體電壓采集、溫度采集等功能；
2） 動力電池包配套10.1寸液晶顯示屏，同步顯示輸出電流，電壓實際值，以及空調開啟瞬間各單體動力電池電壓拉低參數變化規律。
3） 選用純電動車渦旋式汽車空調電動壓縮機，高電壓驅動，噪音低，轉速可調，范圍1500-3000rpm，額定轉速2300rpm；冷凝器，蒸發器，高低壓管路，膨脹閥等制冷部件均與與純電動車相同；另配空調控制面板。
4） 增加高低壓管路壓力表，再現空調系統工作過程實際壓力改變，使學員認識高壓和低壓在制冷系統變化規律。
5） 增加進風口和出風口溫度傳感器，實時再現進風口和出風口溫度，直觀認識空調系統溫度變化
6） 實訓臺配主流電動車PTC加熱裝置，功率不大于2KW，通過空調鼓風調節裝置HAVC將熱風送至不同部位，可實現吹腳，除霜等各種駕駛室暖風功能。
7） 實訓車輛配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。
8） 實訓臺配套4mm鋁塑板，教板完整顯示空調系統工作原理圖；并在主要零部件低壓控制接插口并接檢測接插口，借助萬用表，實時檢測各種狀態下參數變化。
4. 技術特性
1） 臺架尺寸：長1.2m*寬0.9m*高1..2m
2） 框體材質：歐標工業鋁型材/磨砂氧化
3） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕
4） 系統電路圖噴繪方式：UV打?。ㄏ到y電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）
5） 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）
6） 測試孔：高質量尼龍料高壓安全型4mm面板香蕉插座孔/PA66高強度尼龍/黃銅鍍鎳/材料電鍍符合RoHS環保
7）? 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。
8） 動力電池類型：環保型磷酸鐵鋰動力電池（方形鋁殼，單體電池3.2V50AH）
動力電池包容量：72V50AH（3.7度電）
完全充放電次數：2000次
工作溫度：-20°～60°
渦旋式汽車空調電動壓縮機：
排量：26ml/r
制冷劑：R134a
5. 實訓項目
1） 了解純電動汽車空調制冷工作原理；
2） 了解純電動汽車空調制冷主要零部件功能；
3） 了解純電動汽車空調制冷與傳統車區別；
4） 了解純電動汽車暖風模塊工作原理；
5） 了解純電動汽車暖風模塊主要零部件功能；
6） 了解純電動汽車暖風模塊與傳統車區別；
7） 熟悉冷媒排放，抽空，加注實訓；
8） 了解管路拆裝、連接實訓；
9） 熟悉空調系統的高低壓力的檢測及故障判斷。
