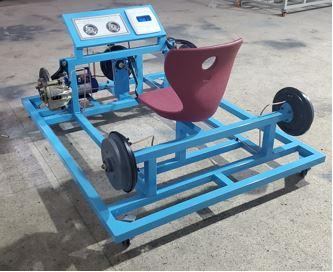

產品名稱：純電動汽車電動真空助力制動系統實訓臺

1. 總體概述
選用原裝比亞迪E5電動真空助力制動系統；真實地呈現了電動汽車電動真空助力制動系統核心零部件之間的連接控制關系、安裝位置和運行參數，培養學員對電動真空助力制動系統故障分析和處理能力，適用于職業技術學院新能源純電動課程教學和維修實訓。
2. 設備組成
實訓臺包含以下主要配件：①剎車總泵*1套；②剎車踏板總成*1套；③助力油壺*1個；④前左右剎車總成*1套；⑤后左右剎車總成*1套；⑥壓力表*4個；⑦真空泵*1套；⑧真空罐*1套。
3. 功能要求
1) 實訓臺安裝有純電動汽車電子真空泵，提供真空助力的動力源；前后制動管路上安裝有壓力表，實時顯示前后制動分泵的壓力變化，全面展示了純電動汽車制動系統的組成結構和工作過程
2) 示教板完整顯示電動真空助力液壓制動系統工作原理圖
3) 各主要部件安裝在臺架上，連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握電動真空助力液壓制動零部件拆裝要點；
4. 技術特性
1）臺架尺寸：長1.2m*寬0.7m*高0.7m
2）框體材質：國標工業銀色鋁型材/磨砂氧化
3）主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕
4）系統電路圖噴繪方式：UV打印（系統電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）
5）側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）
6）承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。
5. 實訓項目
1) 真空助力器及真空管拆裝
2) 制動主缸拆裝
3) 真空助力系統密封性檢測
4) 真空泵拆裝
5) 制動踏板總成拆裝檢測
6) 制動開關檢測
