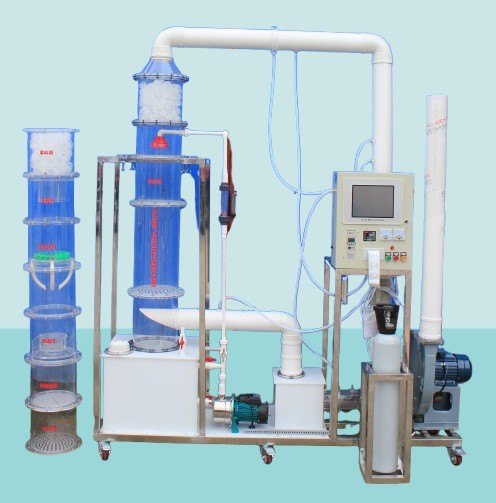

多功能氣體吸收塔實驗裝置JGTG-556-I 多功能氣體吸收塔實驗裝置

一、原理、用途及特點：

吸收塔是 一種廣泛采用的氣液傳質設備，廣泛應用于化工、石油化工及環境保護等行業中。其基本原理是利用氣體在液體中溶解度的不同，實現氣液間的物質傳遞。吸收塔的功能就是通過適當的結構形式，提供充分的氣液接觸面積，并形成不斷更新的液面。目前吸收塔的類型很多，吸收性能和流體力學特性各不相同，在不同場合有不同的應用。本設備可通過不同類型塔板的更換，實現一塔進行 7 種吸收塔類型試驗的功能。

吸收塔的種類很多，本裝置是專門為學校教學及科研而研制的實驗設備，用以了解、測試各類吸收塔的結構、特點、吸收效率及各種塔板的流體力學性能。

裝置組合了幾種目前國內最為典型的塔板結構，能進行：

1 、 填料塔氣體吸收性能及濕法除塵實驗；

2 、噴淋塔氣體吸收性能及濕法除塵實驗；

3 、篩板塔氣體吸收性能及濕法除塵實驗；

4 、浮閥塔氣體吸收性能及濕法除塵實驗；

5 、旋流板塔氣體吸收性能及濕法除塵實驗；

6 、泡罩塔氣體吸收性能及濕法除塵實驗；

7 、柵格板塔氣體吸收性能及濕法除塵實驗；

二、技術指標及參數：

1 、工作環境： 5 ℃ -40 ℃ 、

2 、輸入電壓： 220V 、 功率 2100W

3 、 氣體流量 =100~200m 3 /h 、

4 、 多功能吸收塔徑： ? 250mm× 高： 1600mm 、

5 、動力裝置布置為負壓式、

6 、塔身為有機玻璃、

7 、 SO 2 進氣濃度： 0.1~0.5% 、

8 、空塔氣速： 0.5~1.2m/s 、

9 、壓力損失： 500Pa/m 、

10 、液氣比： 1~10L/m 3 、

11 、噴淋密度： 6~8m 3 /(m 2 ·h) 、

12 、霧沫夾帶：小于 7% 、

13 、處理氣量約： 200m 3 /h 、

14 、吸收效率約： 80% 、

15 、外形尺寸： 長 2200mm 寬 550mm 高 2200mm 、

16 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 15 00W ；安全保護：具有接地保護、漏電保護、過流保護；
17 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、主要配置：

1 、 填料塔 、 噴淋塔、篩板塔、浮閥塔、旋流板塔、泡罩塔、柵格板塔氣體吸收塔 各 1 套： 標準可替換塔板 、 透明有機玻璃材質、厚度 8 mm ， 含包括附件： 聚炳烯填料、除霧器 、
2 、 人工監測進出口 2 組、測壓環 2 組，透明測壓軟管 1 批；
3 、 SO2 氣體與鋼瓶 1 套（ 10 升）、氣體流量計 1 個、 不銹鋼雙表頭氣體減壓閥 1 只、
4 、 . 貯液箱 1 只：白色 PP 板、厚度 10mm ， 含 加藥口 1 套；

5 、 耐酸耐堿水泵 1 臺、 流量 ： 1 m3/h 、 揚程： 15 （ m ） 功率 750 W ； 含 液體噴淋分配裝置 1 套；

6 、流量測量與調節： 液體 流量計 1 只、 （ LZS- 2 5 、 量程 : 160 ～ 160 0L/ h ） 、

7 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；
8 、 離心通風機 1 臺： ( 電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ) 、、
9 、 變頻器 1 套：控制風機轉矩調節風量大小；
10 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
1 1 、 ? 110 連接管路及控制球閥
1 2 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

JGTG-556-II 數據采集 多功能氣體吸收塔實驗裝置

一、原理、用途及特點：

吸收塔 是一種廣泛采用的氣液傳質設備，廣泛應用于化工、石油化工及環境保護等行業中。其基本原理是利用氣體在液體中溶解度的不同，實現氣液間的物質傳遞。吸收塔的功能就是通過適當的結構形式，提供充分的氣液接觸面積，并形成不斷更新的液面。目前吸收塔的類型很多，吸收性能和流體力學特性各不相同，在不同場合有不同的應用。本設備可通過不同類型塔板的更換，實現一塔進行 7 種吸收塔類型試驗的功能。

吸收塔的種類很多，本裝置是專門為學校教學及科研而研制的實驗設備，用以了解、測試各類吸收塔的結構、特點、吸收效率及各種塔板的流體力學性能。

裝置組合了幾種目前國內最為典型的塔板結構，能進行：

1. 填料塔氣體吸收性能及濕法除塵實驗；

2 、噴淋塔氣體吸收性能及濕法除塵實驗；

3 、篩板塔氣體吸收性能及濕法除塵實驗；

4 、浮閥塔氣體吸收性能及濕法除塵實驗；

5 、旋流板塔氣體吸收性能及濕法除塵實驗；

6 、泡罩塔氣體吸收性能及濕法除塵實驗；

7 、柵格板塔氣體吸收性能及濕法除塵實驗；

二、技術指標及參數：

1 、工作環境： 5 ℃ -40 ℃ 、

2 、輸入電壓： 220V 、 功率 2100W

3 、 氣體流量 =100~200m 3 /h 、

4 、 多功能吸收塔徑： Φ250mm× 高： 1600mm 、

5 、動力裝置布置為負壓式、

6 、塔身為有機玻璃、

7 、 SO 2 進氣濃度： 0.1~0.5% 、

8 、空塔氣速： 0.5~1.2m/s 、

9 、壓力損失： 500Pa/m 、

10 、液氣比： 1~10L/m 3 、

11 、噴淋密度： 6~8m 3 /(m 2 ·h) 、

12 、霧沫夾帶：小于 7% 、

13 、處理氣量約： 200m 3 /h 、

14 、吸收效率約： 80% 、

15 、外形尺寸： 長 2200mm 寬 550mm 高 2200mm 、

16 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 15 00W ；安全保護：具有接地保護、漏電保護、過流保護；
17 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、主要配置：

1 、 在線 進 、出 氣體 濃度檢測系統 各 1 套 （ 瑞士 進口 SO2 傳感器） 2 只 ： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套： 316L 不銹鋼殼體，遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：

6 、 填料塔 、 噴淋塔、篩板塔、浮閥塔、旋流板塔、泡罩塔、柵格板塔氣體吸收塔 各 1 套： 標準可替換塔板 、 透明有機玻璃材質、厚度 8 mm ， 含包括附件： 聚炳烯填料、除霧器 、
7 、 人工監測進出口 2 組、測壓環 2 組，透明測壓軟管 1 批；
8 、 SO2 氣體與鋼瓶 1 套（ 10 升）、氣體流量計 1 個、 不銹鋼雙表頭氣體減壓閥 1 只、
9 、 . 貯液箱 1 只：白色 PP 板、厚度 10mm ， 含 加藥口 1 套；

10 、 耐酸耐堿水泵 1 臺、 流量 ： 1 m3/h 、 揚程： 15 （ m ） 功率 750 W ； 含 液體噴淋分配裝置 1 套；

11 、流量測量與調節： 液體 流量計 1 只、 （ LZS- 2 5 、 量程 : 160 ～ 160 0L/ h ） 、

12 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；
13 、 離心通風機 1 臺： ( 電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ) 、
14 、 變頻器 1 套：控制風機轉矩調節風量大小；
15 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
1 6 、 110 連接管路及控制球閥
1 7 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

四、軟件組成 :

公司提供與本裝置的實物配套使用 3D 交互式動態仿真軟件 1 套、 ( 虛擬實訓系統 ) 。

⑴ 、 3D 軟件界面并有工具欄項目內容： ⑵ 、 3D 仿真演示軟件與設備使用內容完全一致； ⑶ 、 3D 仿真軟件屏幕大小尺寸可以編程；⑷、整套軟件與設備實驗過程流程動畫 ；⑸、 帶視頻講解功能 。



。
