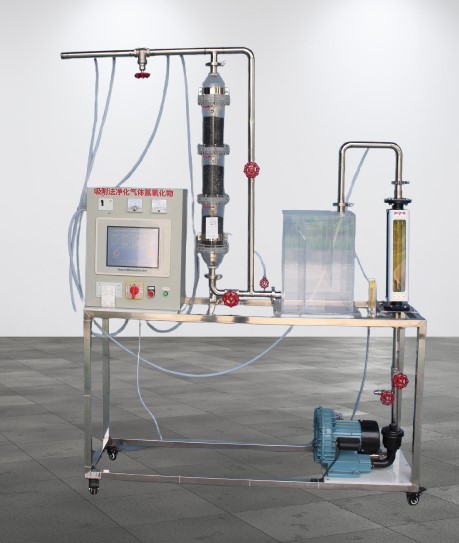

實驗裝置JGTG-581-II 數據采集 活性炭吸附塔實驗裝置

一、原理 、用途：

吸附是一種常見的氣態污染物凈化方法，是用多孔固體吸附劑將氣體中的一種或數種組分積聚或凝縮在其表面上而達到分離目的的過程，特別適用于處理低濃度廢氣高凈化要求的場合。 活性炭內部孔穴十分豐富，比表面積巨大，是最常見的吸附劑。

本實驗裝置采用有機玻璃吸附塔，以活性碳為吸附劑，通過模擬發生的有機物氣體或 SO 2 氣體進行吸附試驗，得到吸附凈化效率、不同空塔氣速下穿透曲線和保護作用時間等數據。

二、主要技術指標及參數：

1 、實驗氣量 5 ~ 12 m 3 /h ，

2 、對有機物的凈化效率大于 95% 。

3 、吸附塔尺寸 1 0 0 mm × 1 0 00 mm

4 、實驗臺架外型尺寸 1200 mm × 4 00 mm × 1 8 00 mm

5 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 3 00W ；安全保護：具有接地保護、漏電保護、過流保護；
6 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、主要配置：

1 、 在線 進 、出 氣體 濃度檢測系統 各 1 套 （ 瑞士 進口 SO2 傳感器） 2 只 ： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套： 316L 不銹鋼殼體，遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：

6 、 清空有機物發生器儲罐 1 套 ：透明有機玻璃材質、厚度 10 mm ，
7 、 三段充填吸附塔 1 套 、 透明有機玻璃材質、厚度 6 mm ， 含 活性炭填料 1 套 、

8 、 人工監測進出口 2 組、測壓環 2 組，透明測壓軟管 1 批；
9 、 SO2 氣體與鋼瓶 1 套（ 10 升）、氣體流量計 1 個、 不銹鋼雙表頭氣體減壓閥 1 只、

10 、 風機 1 臺： ( 電壓： 220V 、 功率 0 . 25 Kw ) 、
11 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
1 2 、 ? 2 0 連接管路及控制球閥
1 3 、 不銹鋼框架實驗臺（ 3 0 mm × 3 0 mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成

。
