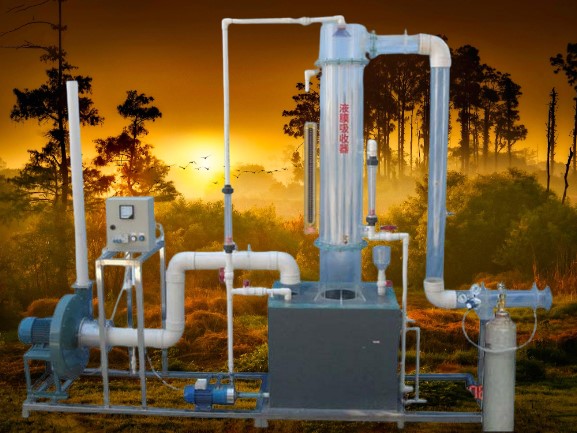

實驗裝置JGTG-589-II 數據采集 液膜吸收器實驗裝置

一、原理 、用途及特點：

降液膜氣體吸收設備屬濕壁式表面吸收裝置，適用于伴隨放熱的易溶腐蝕性氣體（如 HC1 ， SO 2 等）的吸收?？蓮V泛應用于化工、制藥、環保等領域。操作時吸收劑通過布膜器沿垂直列管內壁以薄膜狀下降，氣體自上而下（并流）或自下而上（逆流）通過內管空間，氣液兩相在流動的液膜上進行傳質。列管外通冷卻劑以除去吸收過程中放出的熱量。本實驗裝置采用有機玻璃制作，便于教學演示。

三、技術參數：

1 、 塔徑： 250mm

2 、 塔 高 ： 1500mm

3 、 風量： 5 0~200m 3 /h ；

4 、 風壓 :170~220mmH 2 O ；

5 、降液對 SO 2 吸收效率 80% 以上

6 、 規格：長 × 寬 × 高 =2 0 00mm ×5 00mm × 1 9 00mm

7 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 ： 16 00W ；安全保護：具有接地保護、漏電保護、過流保護；
8 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、主要配置：

1 、 在線 進 、出 氣體 濃度檢測系統 各 1 套 （ 瑞士 進口 SO2 傳感器） 2 只 ： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套： 316L 不銹鋼殼體，遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：

6 、 降液膜氣體吸收 塔 1 套、 透明有機玻璃材質、厚度 8 mm 、

7 、 設備壓降測定系統 1 套、 透明有機玻璃材質、厚度 5 mm 、

8 、 冷卻液系統 1 套、 透明有機玻璃材質、厚度 5 mm 、

9 、 人工監測進出口 2 組、測壓環 2 組，透明測壓軟管 1 批；

1 0 、 多孔板 混合器 1 套、 透明有機玻璃材質、厚度 5 mm 、

1 1 、貯液箱 1 只、 白色 PP 板、厚度 10mm ，

1 2 、防腐蝕水泵 1 臺、 電壓： 22 0V 、 功率 : 750W 、 流量 ： 1m3/h) 、 揚程： 15 （ m ）

1 3 、液體流量計 2 只、 （ LZ S - 15 、 量程 : 60 ～ 600 L/ h ） 、

14 、 SO2 氣體與鋼瓶 1 套（ 10 升）、氣體流量計 1 個、 不銹鋼雙表頭氣體減壓閥 1 只、
15 、 離心通風機 1 臺： ( 電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ) 、
16 、 變頻器 1 套：控制風機轉矩調節風量大小；
17 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
1 8 、 ? 110 連接管路及控制球閥
1 9 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成

。
