粉塵粒徑分布測定實驗裝置

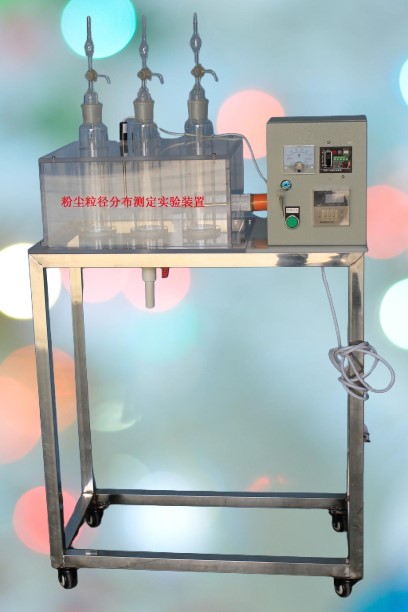

JGTG-523-I 粉塵粒徑分布測定實驗裝置

一、原理、用途及特點：

除塵系統所處理的粉塵均具有一定的粒度分布。粉塵的分散度不同，對人體健康危害的影響程度和適用的除塵機理就不同。對粉塵的粒徑分布進行測定可以為除塵器的設計、選用及除塵機理的研究提供基本的數據。粉塵粒徑分布的測定方法包括有巴柯離心分級測定法，液體重力沉降法（移液管法）和慣性沖擊法等。本裝置系統為液體重力沉降法（移液管法）。

液體重力沉降法是根據不同大小的粒子在重力作用下，在液體中的沉降速度各不相同這一原理而得到的。粒子在液體（或氣體）介質中作等速自然沉降時所具有的速度，稱為沉降速度，其大小可以用斯托克斯公式表示。

二、主要參數：

1 、 可在 2~40μm 自由選擇分為 6 段，

2 、 全部共 8 級。

3 、 裝置外形尺寸： 8 00× 4 00×1 5 00mm

4 、 電源 220V 功率 8 00W 、

5 、根據粉體種類不同，所用的分散液也不同，推薦實驗的粉體采用滑石粉。分散液為六偏磷酸鈉水溶液，濃度為 0.003mol/L 。

三、主要配置：

1 、 沉降瓶 3 只；

2 、 移液管 3 只；

3 、 帶三通活塞的 10mL 容器 3 只；

4 、 稱量瓶 5 只；

5 、 注射器 2 只；

6 、 乳膠皮管 3 根。

7 、 透明有機玻璃制作恒溫水浴 1 套、

8 、 加熱管 1 只、功率 8 00W 、

9 、 數字溫度控制儀 1 臺、

10 、 溫度控制系統 1 套、

11 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
1 0 、 不銹鋼框架實驗臺（ 3 0 mm × 3 0 mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

四、軟件組成 :

公司提供與本裝置的實物配套使用 3D 交互式動態仿真軟件 1 套、 ( 虛擬實訓系統 ) 。

⑴ 、 3D 軟件界面并有工具欄項目?jī)?nèi)容： ⑵ 、 3D 仿真演示軟件與設備使用內容完全一致； ⑶ 、 3D 仿真軟件屏幕大小尺寸可以編程； ⑷ 、整套軟件與設備實驗過程流程動畫 ；⑸、 帶視頻講解功能 。

。
