光催化法去除空氣污染物凈化處理實驗裝置

JGTG-591-I 光催化法去除空氣污染物 凈化 處理實驗裝置
一、原理，特點：

光催化劑（當前以為 TiO2 使用最廣泛）具有區別于金屬或絕緣物質的特別的能帶結構 , 即在價帶和導帶之間存在一個禁帶，當光子能量高于光催化劑吸收閾值的光照射光催化劑時 , 光催化劑的價帶電子發生帶間躍遷 , 即從價帶躍遷到導帶 , 從而產生光致電子 (e-) 和空穴 (h+) 。此時吸附在光催化劑（通產為納米顆粒態）表面的溶解氧俘獲電子形成活性氧離子 , 而空穴將吸附在催化劑表面的氫氧根離子和水氧化成羥基自由基。而活性氧離子和羥基自由基具有很強的氧化性 , 能將絕大多數的有機物氧化破壞 , 甚至也能分解一些無機物，從而使催化劑表面附近的污染物降解。
氣 - 固多相光催化反應過程可表示為（ 1 ）光致電子和空穴的產生；（ 2 ） O 2 、 H 2 O 和有機物在催化劑表面的吸附；（ 3 ）氧化劑的生成；（ 4 ）有機物的催化分解等步驟。光催化轉化的必要條件是光催化劑和一定能級的光照。本實驗系統主要用于演示光催化轉化試驗過程。

二、主要技術參數及指標：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、設備處理能力 1~5m 3 /h

3 、反應器尺寸 350×350× 12 00mm

4 、實驗裝置尺寸：長 × 寬 × 高＝ 1500×500×1 9 00mm

5 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 ： 7 00W ；安全保護：具有接地保護、漏電保護、過流保護；
6 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、主要配置：

1 、光催化反應器 1 套、 透明有機玻璃材質、厚度 10 mm 、 規格 ; 350mm×350mm× 12 00mm

2 、光催化反應柱 4 套、 透明有機玻璃材質、厚度 6 mm 、 規格 ; ? 10 0mm 、 H=1000mm ，

3 、氣體混合器 1 套、 透明有機玻璃材質、厚度 10 mm 、 規格 ; 30 0mm× 2 50mm× 25 0mm

4 、活性炭吸附罐 1 套、 有機玻璃材質、厚度 5 mm 、 規格 ; ? 15 0mm 、 H= 25 0mm ， 含 活性炭 填料

5 、石英管 4 只、紫外燈 4 只、納米材料 1 桶、

6 、抽風機 1 臺、 ( 電壓： 220V 、 功率 0 . 20 Kw 、轉速 2 8 00r/min )

7 、氣體流量計 1 只、 LZ B - 3 、 量程 : 30 ～ 300 L/ h ）

8 、 氣體流量計 1 只、 （ LZ B - 15 、 量程 : 0 . 4 ～ 4m3/h ）

9 、氣體與鋼瓶 1 套（ 8L ）、 氣體流量計 1 個、 不銹鋼雙表頭氣體減壓閥 1 只、

10 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
11 、 25 / ? 110 連接管路及控制球閥
12 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成 。

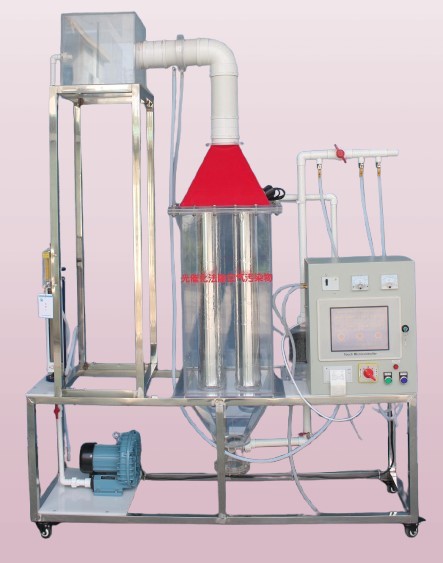

JGTG-591-II 數據采集 光催化法去除空氣污染物 凈化 裝置

一、原理，特點：

光催化劑（當前以為 TiO2 使用最廣泛）具有區別于金屬或絕緣物質的特別的能帶結構 , 即在價帶和導帶之間存在一個禁帶，當光子能量高于光催化劑吸收閾值的光照射光催化劑時 , 光催化劑的價帶電子發生帶間躍遷 , 即從價帶躍遷到導帶 , 從而產生光致電子 (e-) 和空穴 (h+) 。此時吸附在光催化劑（通產為納米顆粒態）表面的溶解氧俘獲電子形成活性氧離子 , 而空穴將吸附在催化劑表面的氫氧根離子和水氧化成羥基自由基。而活性氧離子和羥基自由基具有很強的氧化性 , 能將絕大多數的有機物氧化破壞 , 甚至也能分解一些無機物，從而使催化劑表面附近的污染物降解。氣 - 固多相光催化反應過程可表示為（ 1 ）光致電子和空穴的產生；（ 2 ） O 2 、 H 2 O 和有機物在催化劑表面的吸附；（ 3 ）氧化劑的生成；（ 4 ）有機物的催化分解等步驟。光催化轉化的必要條件是光催化劑和一定能級的光照。本實驗系統主要用于演示光催化轉化試驗過程。

二、主要技術參數及指標：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、設備處理能力 1~5m 3 /h

3 、反應器尺寸 350×350×800mm

4 、實驗裝置尺寸：長 × 寬 × 高＝ 1500×500×1 9 00mm

5 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 ： 7 00W ；安全保護：具有接地保護、漏電保護、過流保護；
6 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、主要配置：

1 、 在線 進 、出 VOCs 氣體 濃度檢測系統 各 1 套 （ VOCs 傳感器） 2 只 ： 4-20MA 輸出、測量范圍 0- 2 000PPM, 分辨率 1PPM 、測量范圍 0- 2 000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套： 316L 不銹鋼殼體，遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：

6 、光催化反應器 1 套、 透明有機玻璃材質、厚度 10 mm 、 規格 ; 350mm×350mm× 12 00mm

7 、光催化反應柱 4 套、 透明有機玻璃材質、厚度 6 mm 、 規格 ; ? 10 0mm 、 H=1000mm ，

8 、氣體混合器 1 套、 透明有機玻璃材質、厚度 10 mm 、 規格 ; 30 0mm× 2 50mm× 25 0mm

9 、活性炭吸附罐 1 套、 有機玻璃材質、厚度 5 mm 、 規格 ; ? 15 0mm 、 H= 25 0mm ， 含 活性炭 填料

10 、石英管 4 只、紫外燈 4 只、納米材料、

11 、抽風機 1 臺、 ( 電壓： 220V 、 功率 0 . 20 Kw 、轉速 2 8 00r/min )

12 、氣體流量計 1 只、 LZ B - 3 、 量程 : 30 ～ 300 L/ h ）

13 、 氣體流量計 1 只、 （ LZ B - 15 、 量程 : 0 . 4 ～ 4m3/h ）

14 、氣體與鋼瓶 1 套（ 8L ）、 氣體流量計 1 個、 不銹鋼雙表頭氣體減壓閥 1 只、

15 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
16 、 25 / 110 連接管路及控制球閥
17 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成 。



。
